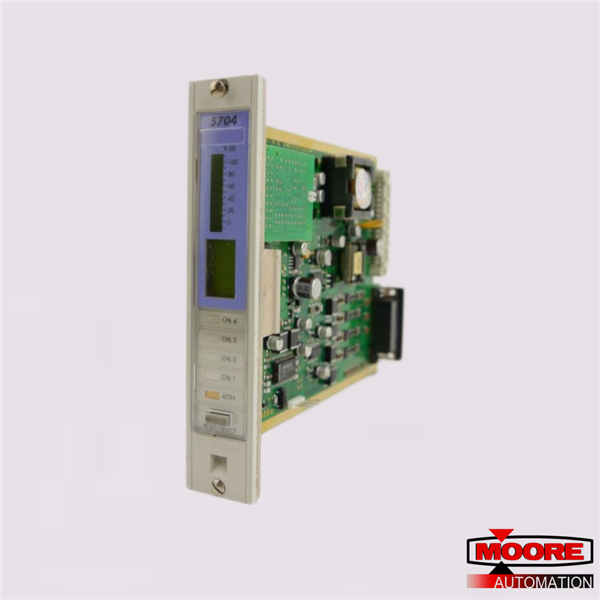

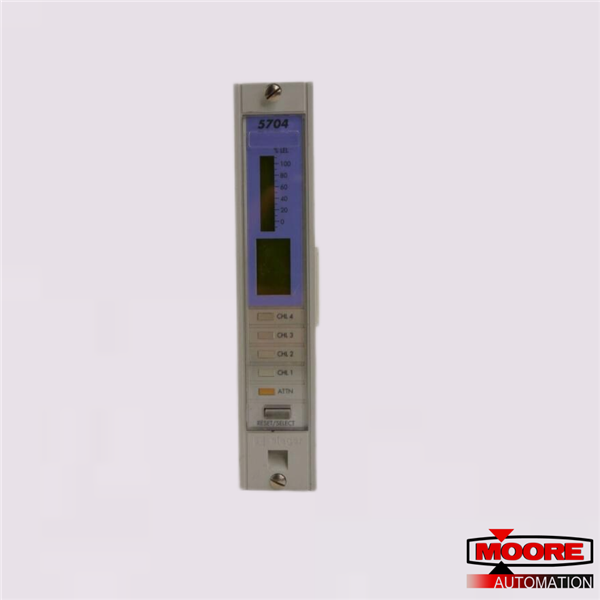

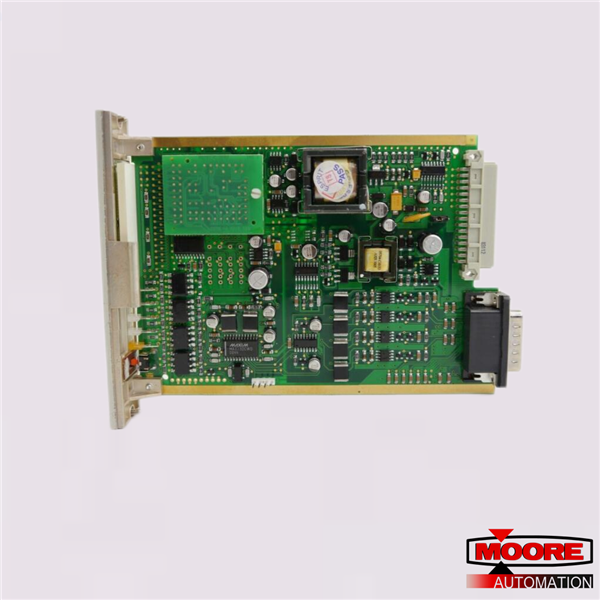

5704 Serisi Kontrol Sistemi, System 57 ailesinin bir parçasıdır ve sahaya monte edilen endüstriyel gaz dedektörlerini izlemek için tasarlanmıştır. Sistemin temel özellikleri şunlardır:
* 3U kart formatını kullanarak standart 19'' alt rafta 64 kanala kadar gaz algılama sağlar.
* 3U kart formatını kullanarak yarım 19'' alt rafta 32 kanala kadar gaz algılama sağlar.
* Hem ön hem de arka erişim alanı kablolaması için raf mevcuttur.
* 2,5 mm2'ye (14 AWG) kadar kablolar için basit saha bağlantıları.
* Bir inç genişliğindeki kart başına dört kanal.
* Kontrol kartları diğer kablolara zarar vermeden çıkarılabilir.
* Katalitik köprü veya 4 - 20mA girişli kontrol kartı versiyonları.
* Alarm değiştirme röle çıkış seçenekleri.
* Alarm rölelerinin opsiyonel zaman gecikmeli çalışması.
* Ana, bölgeye ayrılmış ve oylanmış alarmlar için çoklu alarm modu.
* Yükselen, düşen, STEL, LTEL ve güncelleme alarm çıkışları.
* Kart başına uzaktan engelleme ve sıfırlama girişleri.
* Kanal başına isteğe bağlı 0 - 20mA veya 4 - 20mA izole monitör çıkışları.
* Özel bir Mühendislik Kartı kullanarak kalibre edilmesi ve çalıştırılması kolaydır.
* EMC uyumlu
* Ürün tipi : Dört Kanallı Kontrol Kartı 4 - 20mA Giriş
* Güç Tüketimi : 8,3W (maksimum). 7,5W (tipik).
* Döngüden Beslemeli Çıkış Gerilimi: İzole 24V ± %5 ayarlı, döngüden beslemeli cihazlar için maksimum 25mA.
* Döngü Koruması : Kısa devre, açık devre gerilimi ±50V.
* Konfigürasyon : Sensör akım kaynağı.
* Ölçüm Sinyal Aralığı: 0 ila 25mA (doğrusal).
* Maksimum Hat Direnci: Sensör dahil 500 ohm döngü direnci.
* İzolasyon Arıza Gerilimi: Sisteme ±50V dc'den fazla 0V
* Ağırlık : 0,18 Kg
