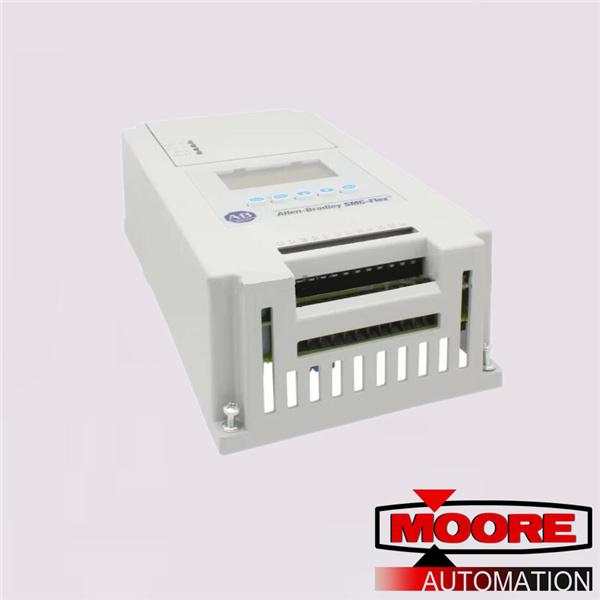

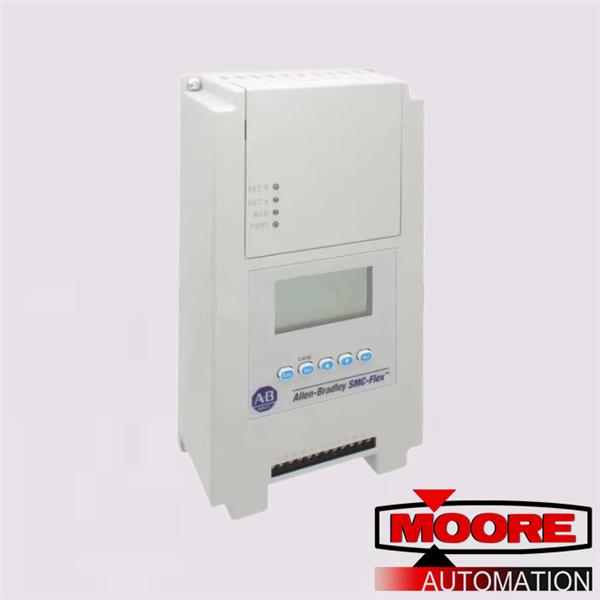

150-F361NBD bir SMC Flex Akıllı Motor Kontrol Cihazıdır. Bu bileşen, 200-460VAC, 3 Fazlı, 50/60 Hertz giriş hattı voltajı gereksinimine, 100 ila 240V AC (5 ila 480 A ünite) Kontrol Voltajına ve 361 amper nominal Akım çıkışına sahip bir katı hal kontrol cihazıdır. Hat bağlantılı için 460VAC'de 300 HP ve Delta Bağlantı için 460VAC'de 500 HP nominal güç.
150-F25NBD Akıllı Motor Kontrol Cihazı (SMC), motorların verimli bir şekilde çalıştırılması, durdurulması ve kontrol edilmesi, motorun çalışma saatlerini maksimuma çıkarmak için çalışma stresinden kaynaklanan hasarların önlenmesi ve istenmeyen ve gereksiz elektrik sinyallerini azaltıp önleyerek enerji tasarrufu sağlamak amacıyla üretilmiştir. Yumuşak yolverici olarak da adlandırılabilecek SMC-Flex motor yönetim cihazları ailesinin mikroişlemci ve katı hal bileşenine aittir.
Bu cihaza yeterli kablolama uygulanmalıdır. Doğru kablolama ve tork uygulaması kontrollü başlatıcının terminallerindeki aşırı ısınmayı azaltır. Bu, 361 Amper Akım çıkışına uygun bir cihaz olduğundan, kullanım için önerilen Lug kiti, 18-25 mm tel şerit uzunluğuna sahip 199-LG1'dir. Uygun iletken boyutu aralığı 25 ila 240 mm2 veya #6 ila 250 MCM'dir. Hat tarafı için maksimum no. Kutup başına iki (2) Pabuç. Benzer şekilde Yük tarafı da aynısını gerektirir. Sıkma sırasında, Tel Pabucu için uygulanan Tork 42 Nm veya 275 lb/inç olacaktır. Lug-Busbar sonlandırması için sızdırmazlık 28 Nm veya 250 lb/inç olacaktır.
