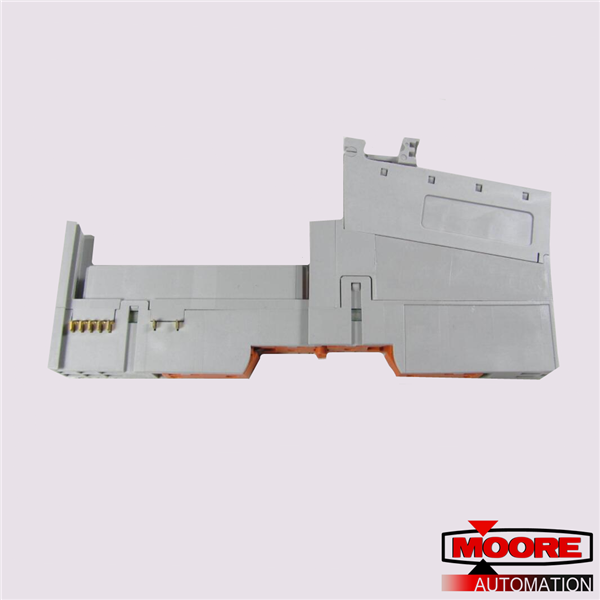

1734-TBS bir POINT I/O Terminal Tabanıdır. 8 Pozisyona ve Yaylı Kelepçe RTB'nin Kelepçe Tipine sahiptir.
Bu POINT I/O Terminal Tabanı Düzeneği, 1734-TBS, modülleri saha cihazlarına yaklaştırmaya çalışan dağıtılmış I/O sistemi otomasyon serisinin bir parçası olan POINT I/O sistemine aittir. 1734-TBS, boyutlarını kompakt tutarak ve çıkarılabilir terminal parçaları sağlayarak bu sistemin kullanılabilirliğini artırmaya yardımcı olur; bu kablo terminali, kablo sonlandırması için sekiz (8) terminal yaylı kelepçeye sahip bir Çıkarılabilir Terminal Bloğuna (RTB) sahiptir. 1734-TBS tabanı, birçok farklı türdeki I/O modülünü kabul edecek ve ayrıca güvenli çalışırken değiştirme ve RIUP (Güç Altında Çıkarma ve Takma) olanağı sağlayacak şekilde tasarlanmıştır. Bu ünitenin avantajlarından biri, taban terminalinin yatay veya yatay olarak monte edilebilmesidir. POINT I/O sistemi için kompakt tasarım son
derece önemlidir; 1734-TBS makul boyutlarda (65 x 12 x 160 milimetre) bir muhafaza içinde bulunur ve 0,34 ila 2,1 milimetre (22 ila 14) kablo boyutları kapsamına sahiptir. AWG). Diğer tanımlayıcı özellikleri arasında 87,0 gram (3,07 ons) ağırlığı, 300 Volt besleme voltajı, 10A maksimum akım ve 120 ila 240 Volt AC veya 28,8 Volt DC veri yolu besleme voltajı yer alır. bir kablolama modülü tabanı, bir RTB, RTB'nin çıkarılması için bir tutamak, birbirine kenetlenen yan parçalar, DIN rayı kurulumu için bir vida kilitleme sistemi ve turuncu bir mekanik anahtar. Modülün RTB'sini değiştirmek için, ilgili parçayı sipariş edin. sayı 1734-RTBS.
