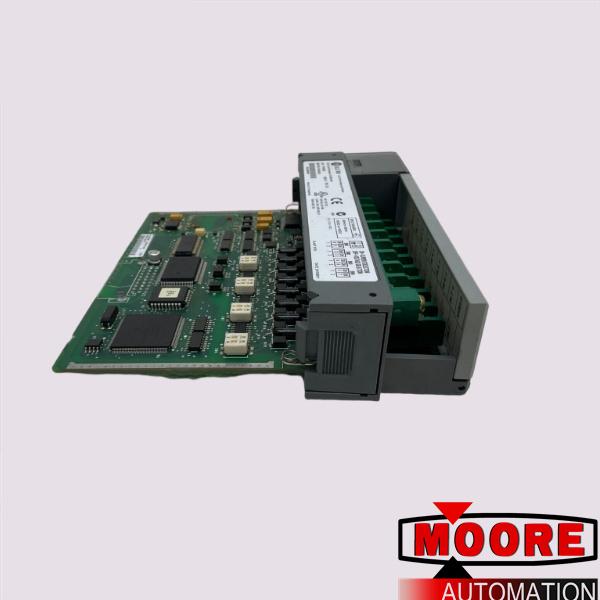

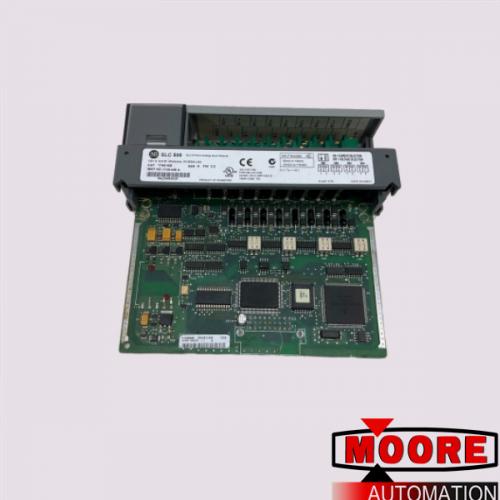

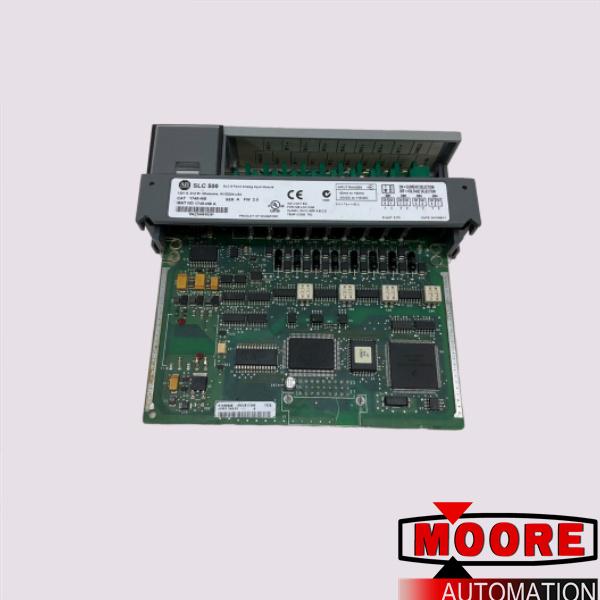

1746-NI8 | | 1746NI8 AB

1746-NI8 modülü, 18 konumlu çıkarılabilir bir terminal bloğu ile birlikte gelir. Kablolama için, terminal başına bir veya iki 14 AWG kablo ile Belden 8761 veya benzeri bir kablo kullanılmalıdır. Kablo, voltaj kaynağında 40 Ohm ve akım kaynağında 250 Ohm maksimum döngü empedansına sahiptir. Sorun giderme ve teşhis için 9 adet yeşil LED durum göstergesine sahiptir. 8 kanalın her biri giriş durumunu görüntülemek için bir göstergeye ve modül durumunu görüntülemek için birer göstergeye sahiptir. 1746-NI8, 0 ila 60 santigrat derece çalışma sıcaklığına sahip Bölüm 2 tehlikeli ortam standardına sahiptir.

1746-NI8, SLC 500 Sabit veya modüler donanım stili kontrolörlerle kullanım için uyumlu Sekiz (8) kanallı analog giriş modülüne sahiptir. 'in bu modülü, ayrı ayrı seçilebilen voltaj veya akım giriş kanallarına sahiptir. Mevcut seçilebilir giriş sinyalleri arasında Gerilim için 10V dc, 1–5V dc, 0–5V dc, 0–10V dc bulunurken 0–20 mA, 4–20 mA, +/-20 mA Akım için.

Giriş sinyalleri, Mühendislik Birimleri, PID için Ölçeklenmiş, Orantılı Sayılar (–32.768 ila +32.767 aralığı), Kullanıcı Tanımlı Aralıklı Orantılı Sayılar (yalnızca Sınıf 3) ve 1746-NI4 Verileri olarak gösterilebilir.

Bu Sekiz (8) kanallı modül, SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 ve SLC 5/05 işlemcilerle kullanım için uyumludur. SLC 5/01 yalnızca sınıf 1 olarak çalışabilirken SLC 5/02, 5/03, 5/04 Sınıf 1 ve Sınıf 3 çalışması için yapılandırılabilir. Her modülün kanalları tek uçlu veya diferansiyel girişte bağlanabilir.
