1746NO4I 1746-NO4I

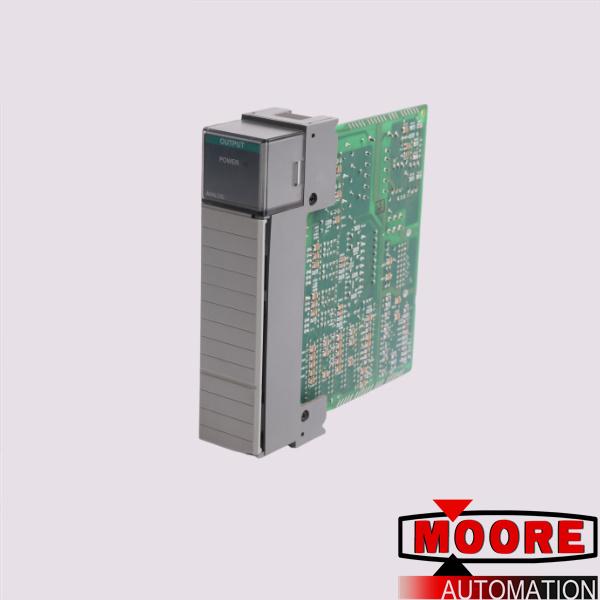

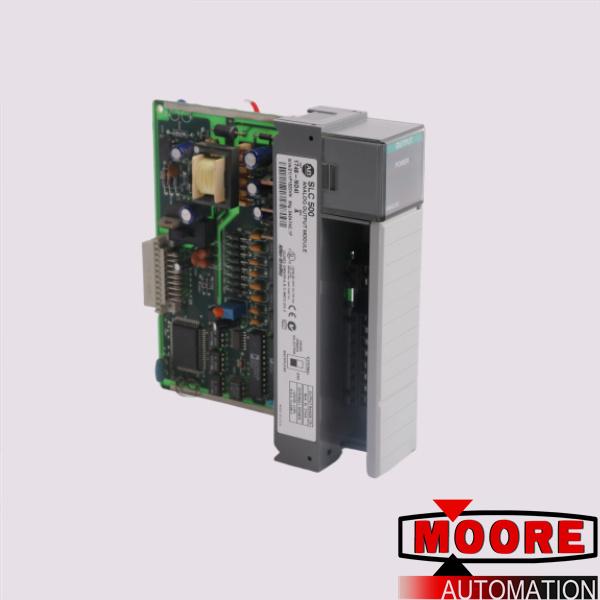

1746-NO4I modülü, SLC 500 ürün platformuna ait programlanabilir bir mantık denetleyicisi (PLC) analog çıkış modülüdür. bu modül, bahsedilen platformla birlikte kullanılır ve aşağıdaki gibi iki (2) denetleyici varyantı ile uyumludur. modüler donanım stilinde sabit donanım.

bu modül, modülasyonlu enstrümanları ve cihazları çalıştırmak için kullanılabilecek 0 ila 20 ma'lık bir çıkış akımı aralığı üretebilir. tipik analog çıkışlar, orantılı-integral-türev ile kullanılıyorsa, bir kontrolörün kontrol komutuna. bağlanır kontrolör, analog çıkış, manuel yükleme istasyonları için PID kontrolörünün. kontrol çıkışını (CO) temsil etmek üzere atanmıştır, analog çıkış, operatör tarafından girilen manuel komutu temsil eder. ayrıca kullanılabilir önemli bir sinyali tek veya çoklu bir cihaza yeniden iletmek. bu, gösterge, veri kaydı ve sinyal dönüştürme. amaçları için olabilir.

modül, rslogix 500 programlama yazılımının. donanım konfigürasyonundan girilir, modül özellikleri değiştirilerek uygun sinyal atanır. bu modül ayrıca güç kaynağı kaynağı seçimine izin vermek için gömülü bir seçici anahtar ile kurulur. dahili güç kaynağı seçilebilir, bu da modülün arka panelden gelen kaynağı kullanacağı anlamına gelirken, harici kaynak maksimum 195 ma'da %24 ±10 spesifikasyonu olan bir harici güç kaynağına atıfta bulunur.

1746-NO4I, 16-bit 2'nin tamamlayıcı ikili biçimini kullanan bir SLC 500 dört (4) kanallı analog çıkış modülüdür., 0 ila +20 ma çıkış aralığına sahip 4 akım çıkışına sahiptir. 21 ma'lık ölçek akım çıkışı. bu modülün arka panel akım çekişi 5 VDC'de 55 ma ve 24 VDC'de 195 ma iken aşırı aralık kapasitesi %5 (0 ila 21 ma ve 1 LSB). güç kaynağı voltajı değeri 195 ma maksimumda 24 volt DC +/- %10'dur ve arka panel izolasyonu 500 volt DC'dir., bazı uygulamalar olduğunda 21.6 ila 26.4 volt DC güç gerektirdiğini unutmayın SLC güç kaynağından yeterli güç akışı yok.
