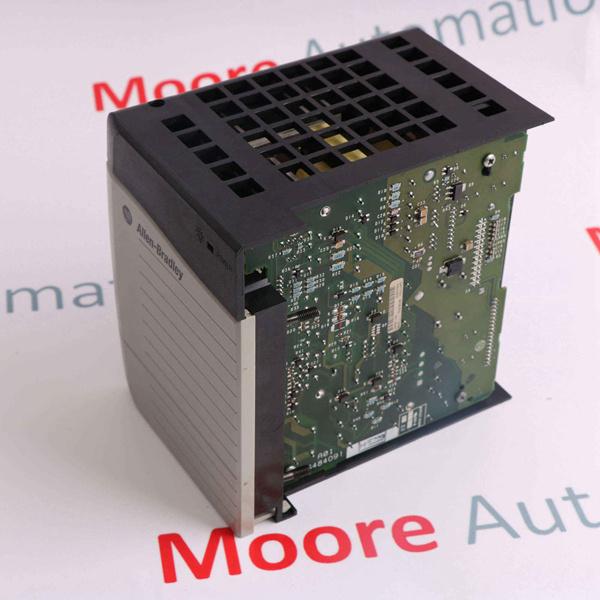

1756-IF4XOF2F G/Ç Modülü

1756-IF4FXOF2F, analog kombinasyonlu bir G/Ç modülüdür. Bu modül, 1756 ControlLogix şasisiyle uyumlu olan ve 1756-TBS6H veya 1756-TBCH çıkarılabilir terminal bloğu muhafazasını (RTB) gerektiren ControlLogix sistemine aittir.

Modülde 4 adet yüksek hızlı, milisaniyenin altında diferansiyel giriş ve 2 adet yüksek hızlı voltaj veya akım çıkışı bulunur. Modül, kalibrasyon modu gibi modül sağlığını ve çalışma durumunu gösteren bir ekrana sahiptir. 1756-IF4FXOF2F'nin giriş aralığı +/-10 Volt, 0 ila 10 Volt, 0 ila 5 Volt ve 0 ila 20 miliamperdir ve modül bu aralıkları aştığında aralık aşımı göstergesi bulunur. Aşırı gerilim koruma voltajı 30 Volt DC, akım için ise 8 Volt AC/DC'dir. Açık devre tespiti, 1 saniye içinde pozitif tam ölçekli bir okumadır.

Modülün çıkış aralığı +/-10 Volt, 0 ila 20 miliamperdir ve elektronik olarak akımı 21 miliamper veya daha azıyla sınırlayan bir kısa devre korumasına sahiptir. Ayrıca 24 Volt DC'lik bir aşırı gerilim koruması ve açık devre algılaması vardır, ancak yalnızca akım çıkışıyla sınırlıdır (çıkışın 0,1 miliamperden daha büyük bir değere ayarlanması gerektiğini unutmayın).

1756-IF4FXOF2F, arka paneli için 375 miliamper (5,1 Volt DC'de) ve 100 miliamper (24 Volt DC'de) ve hem analog girişler hem de çıkışlar için -10 ila 10 Volt ve 4 ila 20 miliamper voltaj ve akım değerlerine sahiptir. Modülün güç tüketimi 4,3 Watt'tır ve güç, voltaj için 4,3 Watt ve akım için 4,7 Watt olarak dağıtılır. Gerilim ve akım için termal dağılım sırasıyla 14,66 BTU/saat ve 16,02 BTU/saattir. 5,1 Volt'taki mevcut çekişi 375 miliamper ve 24 Volt'ta 100 miliamperdir. Ayrıca 300us dakikalık Tarama Süresine sahip bir güncelleme periyoduna sahiptir ve milisaniyenin altında kanal taramaları ve birden fazla modülde senkronize örnekleme özelliğine sahiptir.
