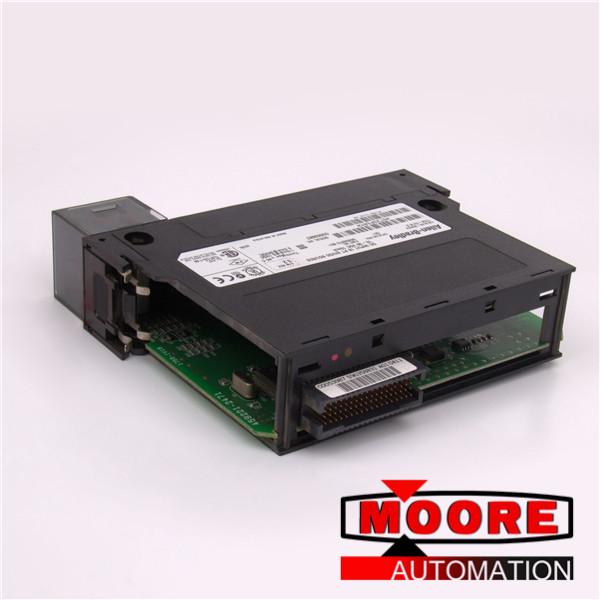

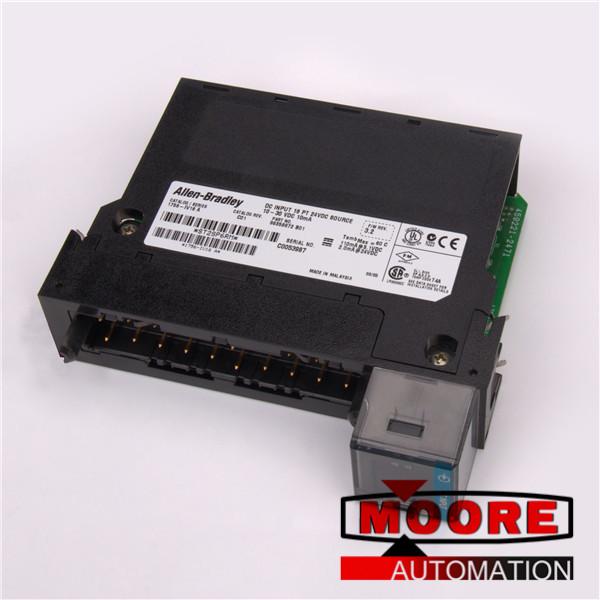

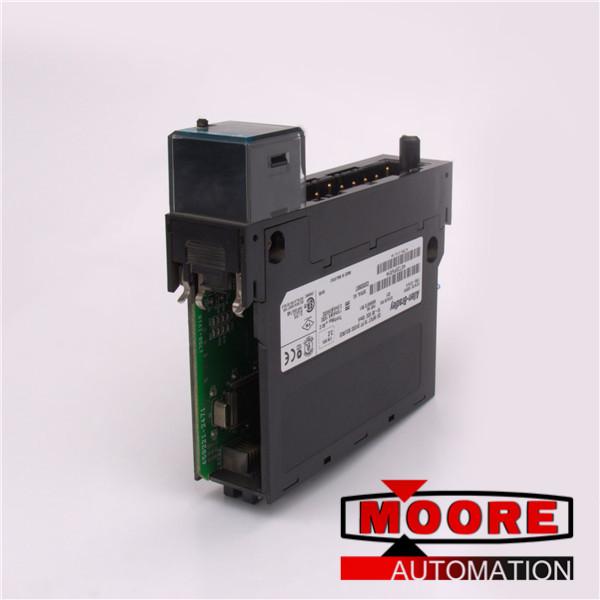

1756-iv16, dijital kaynak sağlayan bir i/o modülüdür.bu giriş modülü, bir grupta 8 nokta olmak üzere 16 girişe sahiptir.controllogix 1756 kasasıyla uyumlu, kasaya takılmadan önce 1756-tbnh veya 1756-tbsh olabilen çıkarılabilir bir terminal bloğu muhafazası veya RTB gerektirir.rslogix 5000'i kullanarak, 1756-iv16 modülü için durum değişikliği veya giriş filtre süreleri yapılandırabilirsiniz.bu modül tarafından yalnızca bir giriş veri formatı kullanılır.1756-iv16 modülünün çalışma voltaj aralığı 10 ile 30 volt dc arasındadır ve 12/24 volt dc kaynak voltaj kategorisine sahiptir.ayrıca 24 volt dc nominal giriş voltajına sahiptir.toplam arka panel gücü 0,61 watt ve maksimum ani akım 250 miliamperdir.1756-iv16, 30 volt DC'de 3,2 kω maksimum giriş empedansına, 60 santigrat derecede maksimum 5,1 watt güç tüketimine ve 18,47 btu/saat termal yayılıma sahiptir.ayrıca 250 voltluk sürekli bir izolasyon voltajına sahiptir.kapalı durumdayken, bu modülün maksimum voltajı 5 volt dc ve maksimum akımı 1,5 miliamperdir.açık durumdayken, 1756-iv16, 10 volt dc'de minimum 2 miliamper ve 30 volt dc'de maksimum 10 miliamperlik bir akım aralığına sahiptir.1756-iv16 modülünde arka panel giriş gecikme süresine bir vida bulunur.bu, 'kapalı' durumdan 'açık' duruma mı yoksa tam tersi mi olduğuna bağlı olarak değişir.'kapalı'dan 'açık' duruma geçerken giriş gecikme süresi, donanım gecikmesi (nominal 280 mikrosaniye ve maksimum 1 milisaniye ile) artı kullanıcı tarafından seçilebilir filtre süresidir (0 milisaniye, 1 milisaniye veya 2 milisaniye) ).'açık'tan 'kapalı'ya geçiyorsa, giriş gecikme süresi donanım gecikme süresi (nominal 540 mikrosaniye ve maksimum 2 milisaniye ile) artı kullanıcı tarafından seçilebilir filtre süresidir (1 milisaniye, 2 milisaniye, 9 milisaniye, veya 18 milisaniye).
