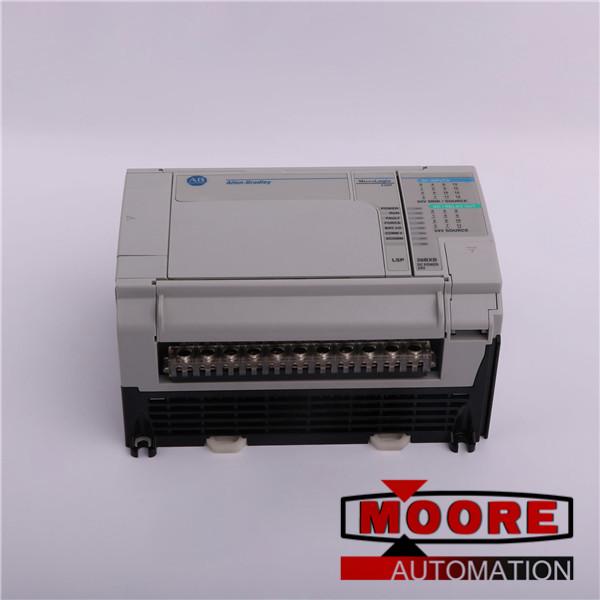

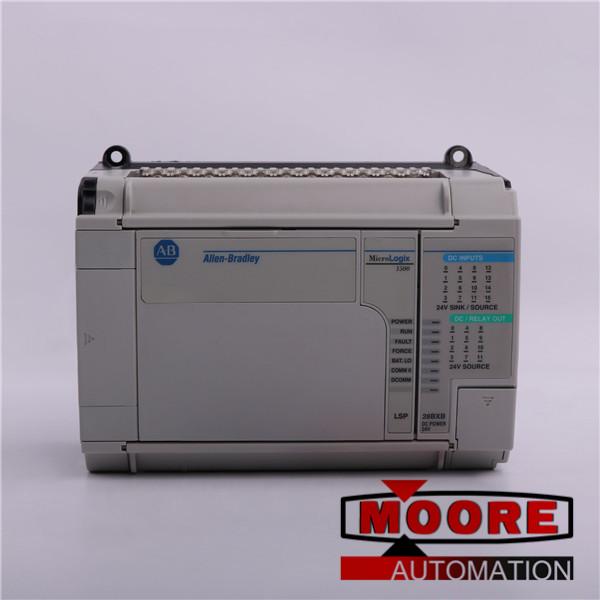

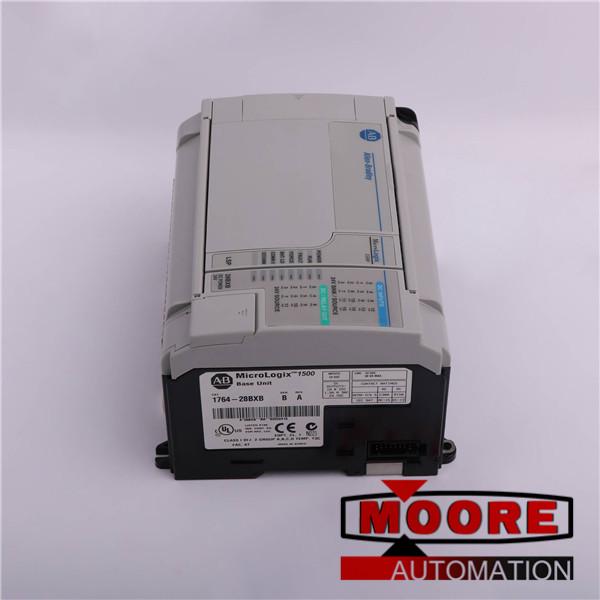

1764-28bxb tabanı, bülteni 1764 ürün kategorisinin bir parçasıdır.bu parça numarası, gömülü giriş/çıkış özelliğine sahip ve bir işlemci barındıran bir micrologix 1500 temel birim serisidir. micrologix 1500 programlanabilir kontrolörlerin sistem montajında ​​önemli bir bileşendir.1764-28bxb ana birim, gömülü giriş ve çıkışlara ek olarak güç kaynağını ve iletişim portunu barındırır.aynı zamanda bir sistem uygulamasının gerektirdiği şekilde genişleme i/o'suna bir arayüz olarak hizmet eder.1764-28bxb 24 volt dc ana ünite 30 watt güç tüketimine, 16 watt maksimum yük gücüne ve 400 ma maksimum yük akımına sahiptir.ünite başına altı (6) röle çıkışı ve iki (2) izole röle ile birlikte gelir.sekiz (8) standart ve sekiz (8) hızlı 24 volt dc girişe sahiptir.1764-28bxb'nin yüksek hızlı 20 khz i/o'su sekiz (8) giriş ve iki (2) çıkıştan oluşur.Ek olarak, dört (4) standart fet çıkışı ve iki (2) hızlı fet çıkışı vardır.fet transistörü yalnızca bu ana ünitede mevcuttur.

1764-28bxb tabanı, monte edilmiş bir micrologix 1500 kontrol sisteminin maksimum sayıda G/Ç genişletmesini desteklemesine izin veren gerekli bir donanım parçasıdır.168 milimetre (6.62 inç) genişliğe ve 87 milimetre (3.43 inç) derinliğe sahiptir.din rayı mandalı açıkken yüksekliği 138 milimetre (5.43 inç), kapalıyken yüksekliği 118 milimetredir (4.65 inç).1764-28bxb, kompakt genişleme i/o'ya yatay olarak monte edilmek üzere tasarlanmıştır.bu birim 1764-lrp ve 1764-lsp işlemcilerle uyumludur. micrologix 1500 hata kodları ürün kılavuzunda bulunabilir.
