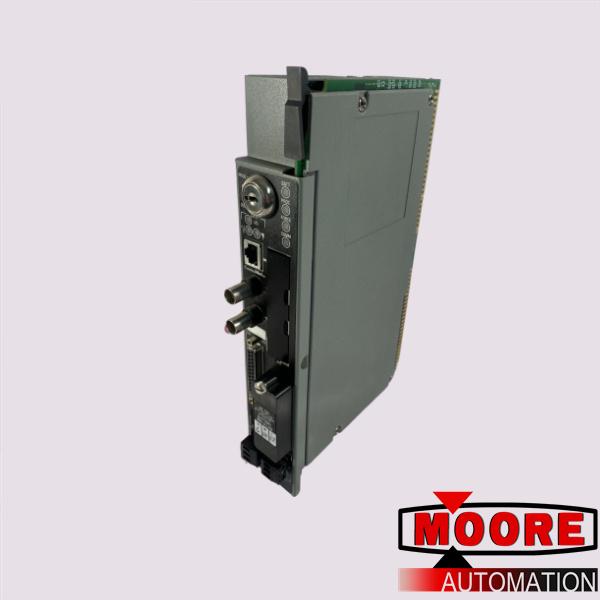

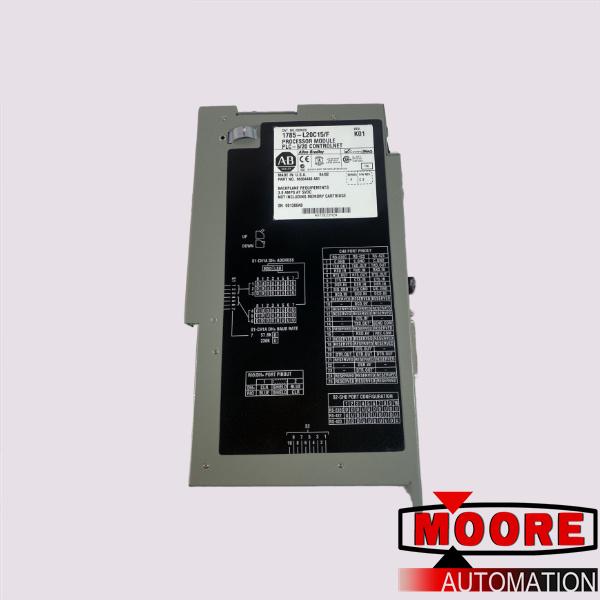

1785-L20C | | 1785L20C

1785-L20C PLC-5, ControlNet programlanabilir bir kontrolör ve işlemcidir. 1770-XYC lityum pil, vidalı 1 pil kapağı, 2 anahtar, 4 150 Ohm sonlandırma direnci, 2 82-Ohm sonlandırma direnci, 1 DIN ray konnektör kapağı dahil olmak üzere işlemciyi kurmak için çeşitli araçlar içeren bir tepsi ile birlikte gelir , 2 adet 3 pimli konektör ve 1 adet 1784-CP7 kablo adaptörü. 1785-L20C PLC-5 işlemciyi kurarken, onaylanmış bir topraklama noktası kullanın, konektör pimlerine ve arka panel konektörüne dokunmaktan kaçının ve elektrik çarpmasını ve işlemcinin hasar görmesini önlemek için kullanılmadığında işlemciyi statik korumalı kabında tutun. işlemci

1785-L20C'de kırmızı pil gösterge ışığı, kırmızı/yeşil RUN/FAULT gösterge ışığı, amber kuvvet gösterge ışığı, kırmızı/yeşil ControlNet I/O gösterge ışığı, kırmızı/yeşil Kanal 2 gösterge ışığı ve kırmızı /yeşil AKTİF/HATA Kanal 0 Ön paneldeki iletişim gösterge ışığı. Ön panelinde ayrıca bellek modülleri için alan, pil bölmesi, işlemci modunu seçmek için bir anahtar düğmesi ve çok kanallı bağlantı noktaları bulunur.

1785-L20C, bir G/Ç kasasında çalışmak üzere tasarlanmıştır. PLC-5 işlemciyi takmadan veya çıkarmadan önce kasa gücünün kapatıldığından emin olun.

1785-L20C'de bir seri bağlantı noktası, bir yardımcı işlemci bağlantı noktası ve bir kontrol yardımcı işlemci genişletme bağlantı noktası bulunur. 512'ye kadar herhangi bir I/O ve 512 analog I/O'yu destekleyebilir. Tipik tarama süresi anahtar kelime başına 2 ms'dir ve raf başına G/Ç tarama süresi 57.6 kbit/s'de 10 ms'dir ve 115.2 kbit/s'de 7 ms'dir. 1785-L20C, 16 adede kadar MCP'yi destekleyebilir.
