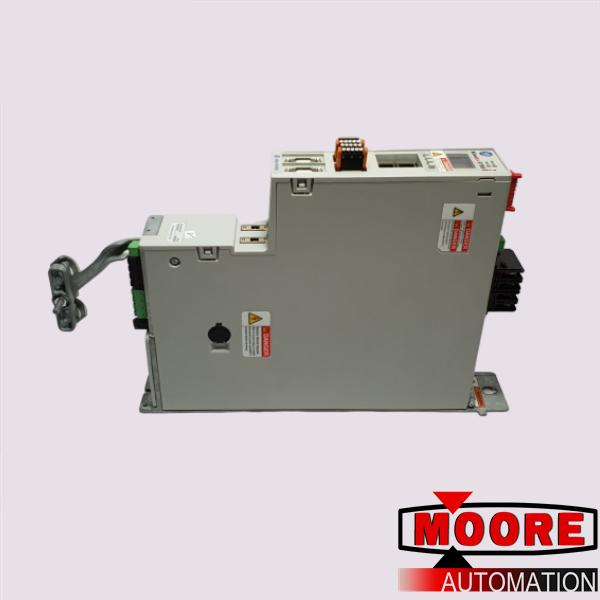

2198-D020-ERS3 | | Çift Eksenli modül

2198-D020-ERS3, Kinetix 5700 çift eksenli bir servo sürücüdür. Sürücüyü, güvenli tork kapatma (STO) işlevi ve SIL CL3 ve PLe güvenlik derecelendirmeleri olan kablolu ve entegre bir güvenlik özelliğiyle birleştirir. Ayrıca Hiperface ve DSL kodlayıcı geri bildirimi için destek sağlar. Çift Ethernet bağlantı noktaları hem doğrusal hem de cihaz düzeyinde halka (DLR) topolojileri için destek sağlar. Tek kablolu ve ayar gerektirmeyen devreye alma özelliğini kullanarak kurulumu basitleştirir ve yerden tasarruf sağlar.

2198-D020-ERS3 sürücüsünün modül genişliği 55 mm'dir. 9,92 x 2,17 x 14,09 inç boyutlarına sahiptir ve 9,17 lb ağırlığındadır. RMS (ortalama karekök) değerlerinde sırasıyla 8A ve 20A, 0tepe değerlerinde ise 11,3A ve 28,2A sürekli ve tepe çıkış akımına sahiptir. 324 - 528V RMS 3 fazda sürekli güç çıkışı 5,5 kW'tır. 4 kHz PWM frekansına ve 330 ?F dahili kapasitansa sahiptir.

2198-D020-ERS3 servo sürücü, büyük eksen sayıları ve daha yüksek güç gerektiren makineler için basit, güçlü ve kompakt bir tasarıma sahiptir. Sürücü, EtherNet/IP ağı üzerinden entegre hareket ve güvenlik özelliğine sahiptir ve bu da onu büyük makinelerde kullanım için ideal kılar. Yüksek performanslı motor kontrolü ve daha az entegrasyon süresiyle içecek, bebek bezi makineleri, torba makineleri, lastik yapım makineleri, tepsi yükleyiciler vb. gibi çeşitli endüstrilerde uygulama alanı bulur.

2198-D020-ERS3, çift eksenli bir modüldür. Kinetix 5700 Servo Sistemine. Bu eksen modülü, Ethernet I/P üzerinden hareket kontrolünü uygulamak ve doğrusal ve Cihaz Düzeyinde Halka (DLR) topolojilerine bağlanmak için kullanılabilecek ikili bir Ethernet iletişim arayüzüne sahiptir. Bu çift eksenli servo sürücünün entegre bir güvenlik özelliği vardır ve Load Observer Gerçek Zamanlı ayarlama teknolojisi aracılığıyla gelişmiş ayarlama yapma kapasitesine sahiptir.

2198-D020-ERS3 Çift Eksenli modülün sürekli çıkış gücü 5,5 kW, sürekli çıkış Akımı (rms) 8,0 A, sürekli çıkış akımı (0-pk) 11,3 A, Tepe çıkış akımı (rms) 20,0 A ve Tepe çıkış akımı (0-tepe) 28,2 A. Modülün hız döngüsü için desteklediği maksimum bant genişliği Hız döngüsü için 400 Hz ve Akım Döngüsü için 1000 Hz ve 4 kHz olup Darbe Genişliği Modülasyonu (PWM) frekansı 4 kHz'dir.
