Marka / üretici firma:
boyutlar:
12.5cm*5.1cm*15.2cmağırlık:
1.5kgÜlke Menşei: :
United Statestanım:
Dual-axis InverterBay.Parça Numarası: |
2198-D057-ERS3 |
Üretici firma: |
|
Tanım : |

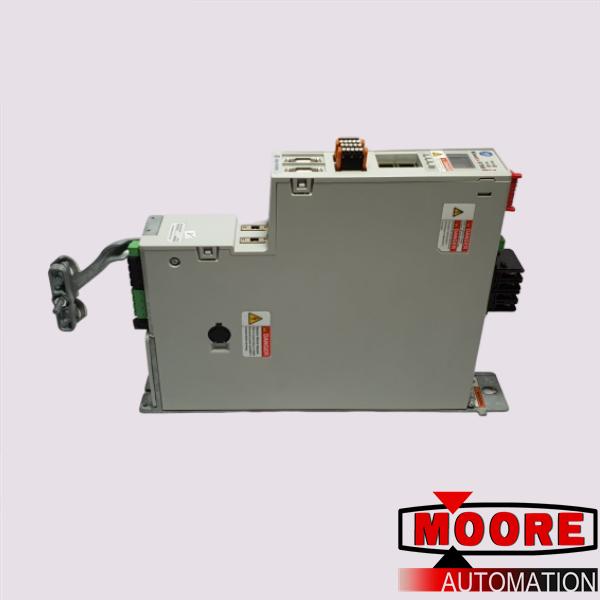

2198-D057-ERS3, Kinetix Ethernet I/P 5700 servo sisteminin parçası olan bir eksen modülüdür. |
Tam tanım: |
Bu servo sürücü, 240V girişte 8,0 kW ve 480V girişte 15,9 kW sürekli çıkış gücüne sahip çift eksenli bir invertördür. |
plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473
| DC giriş akımı @ 276…747V DC | 24,5 bir |
| Sürekli güç çıkışı (nom) (480V rms, üç fazlı) | 15,9kW |
| Sürekli güç çıkışı (nom) (240V rms, 1/2 güçte üç faz) | 8,0 kW |
| Sürekli çıkış akımı (0-pk) | 32,5 bir |
| Sürekli çıkış akımı (rms) | 23,0 bir |
| PWM Frekansı | 4 kHz |
| Bant Genişliği Akım döngüsü | 1000Hz |
| Bant Genişliği Hız döngüsü | 400Hz |
| Ürün hattı | Kinetix 5700 Ethernet I/P Servo Sistemi |
2198-D057-ERS3, Kinetix Ethernet I/P 5700 servo sisteminin parçası olan bir eksen modülüdür. Bu servo sürücü, 240V girişte 8,0 kW ve 480V girişte 15,9 kW sürekli çıkış gücüne sahip çift eksenli bir invertördür. 32,5 A sürekli çıkış akımına ve 81,3 A sürekli tepe akımına sahiptir. Maks. 400 Hz hız döngüsü, 1000 Hz akım döngüsü ve 4 kHz PWM frekansı.

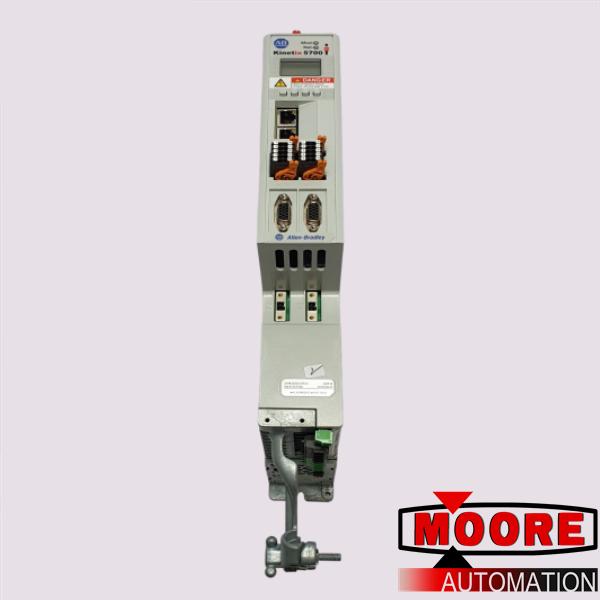

2198-D057-ERS3 Kinetix 5700 Çift Eksenli İnvertör, çok çeşitli hareket kontrol uygulamalarında kullanılan çift eksenli bir invertör sürücü modülüdür. 4 KHz darbe genişliği modülasyon frekansı ve 57A'da zirve yapan 23A çıkış akımı ile 400Hz hız bant genişliğine sahiptir.
Sürücünün, frensiz motor için 24V DC'de 2,3A DC ve frenli motorlar için 24V DC'de 8,3A kontrol akımı vardır ve genel akım dalgalanması 4A'dır. 2198-D057-ERS3, %20'de 252W, %40'ta 354W, %60'ta 456W, %80'de 558W ve %100'de 660W'lık nominal sıcaklığa bağlı güç dağılımı yüzdesine sahiptir.
