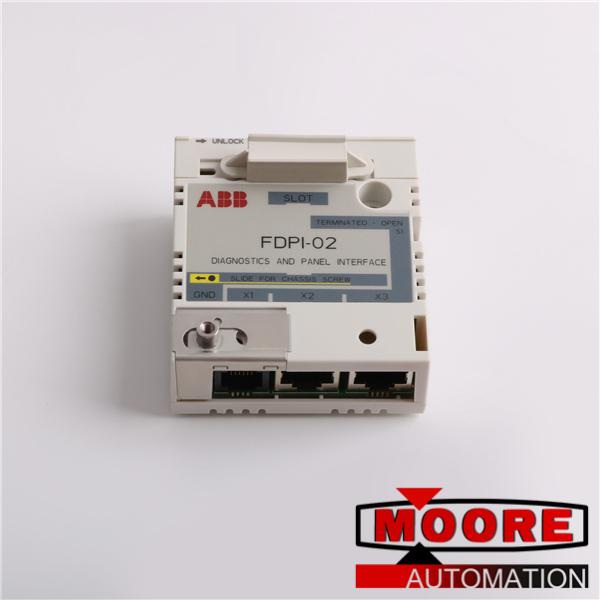

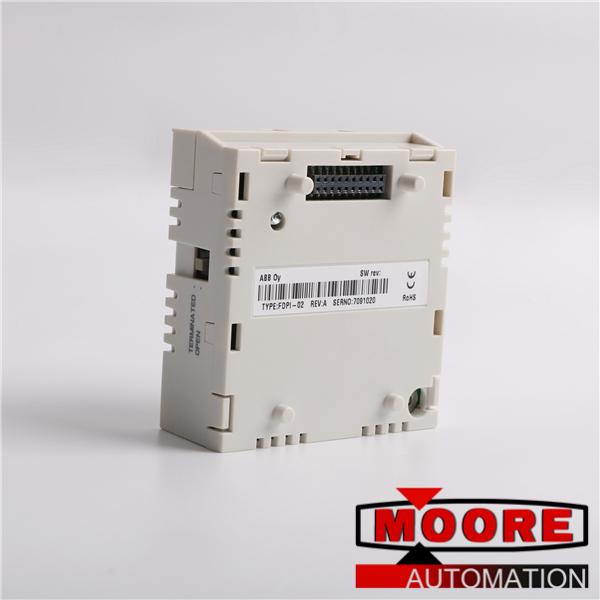

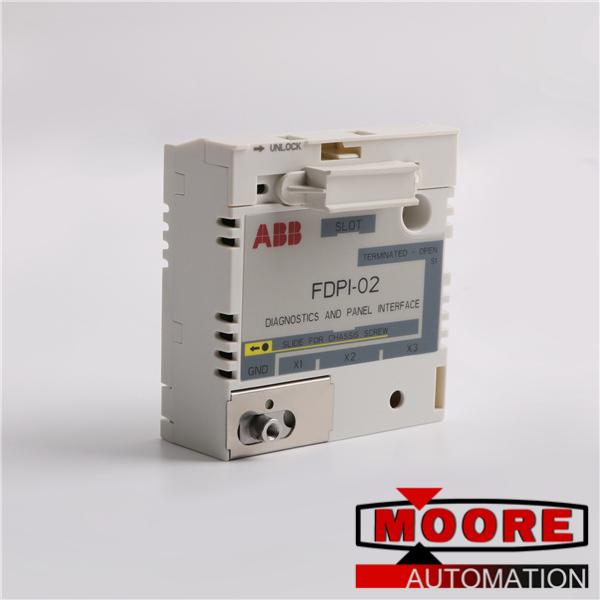

FDPI-02 Teşhis ve Panel Arabirimi RS-485'i gezmek için kullanılır. Panel veri yolu ve bir kontrol paneli veya PC aracını zincirleme
Çeşitli Sürücüler Arabirim birimi bir besleme Bir kontrol ünitesi ile A F tipi Seçenek Modül. ZCU-XX ile uyumludur ve BCU-XX Kontrol Birimler. Arabirim birimi, kontrolün bir seçenek yuvasına yüklenmiştir. Birim. Küçük F-Tipi Seçenek modülü daha sonra arayüzün üstüne yüklenebilir. Birim. Arayüz ünitesinin bir RJ-11 ve iki RJ-45 Konektörler. NS
RJ-11 Konektör kontrolünü bağlamak için kullanılır. Birim. The RJ-45 Konnektörler, bir PC'yi veya A bağlamak için bir papatya zinciri veriyolunu destekler.
Kontrol Paneli (Eşzamanlı Kontrol Paneli ve PC İletişimi İzin Verilir). Otobüs fesih, otobüs kablosundan sinyal yansımalarını önlemek için gereklidir. Biter. Arayüz ünitesinin panel için bir otobüs sonlandırma anahtarı bulunur / PC Kablo. Eğer Ünite, otobüsün birinci veya son birimidir, sonlandırma şalteri sonlandırılmış konumunda olmalıdır. Eğer Bir kontrol paneli, otobüs ucuna bağlanır, veriyolu sonlandırır ve yalnızca diğer ucun sonlandırma şalteri ile sonlandırılması gerekir. S1.
