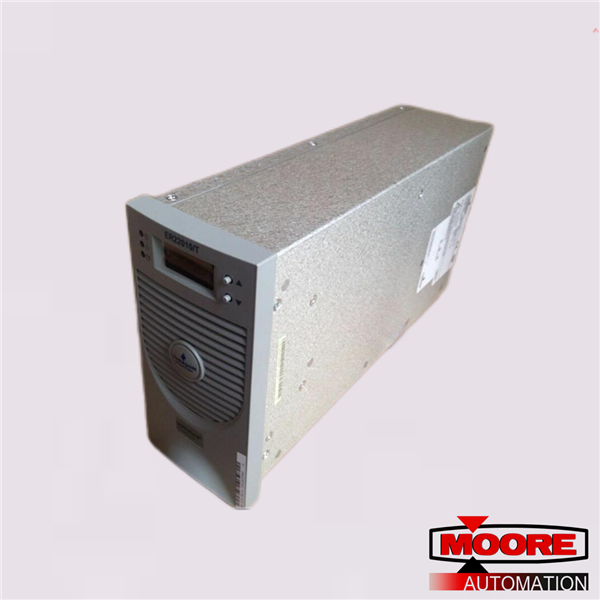

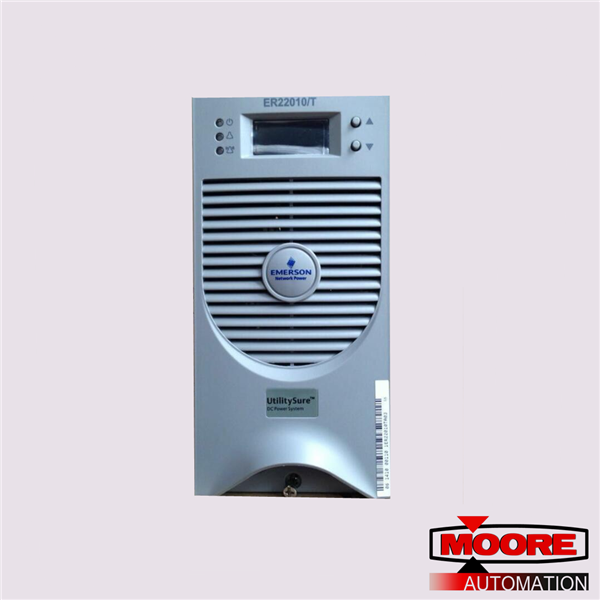

Emerson redresörleri iki bölümden oluşur: 3 fazlı pasif PFC ve DC/DC dönüştürücü devresi. Ayrıca yardımcı güç kaynağı ve I/O algılama koruma devresi bulunmaktadır. Doğrultucuların çalışma prensibi Şekil ER22010/T'de gösterilmektedir
1) Ön uçtaki 3 fazlı pasif PFC devresi, AC girişini düzeltmek ve filtrelemek ve giriş akımını kalibre etmek için kullanılan giriş EMI ve pasif PFC'yi içerir. Giriş devresinin güç faktörünün 0,94'ten büyük olmasını sağlamak için GB/T 17794.2.2-2003'teki ilgili EMI ve EMC standartlarının yanı sıra DL/T781-2001'deki 3 fazlı harmonik standardını karşılar. .
2) Arka uçtaki DC/DC dönüştürücü devresi, PFC çıkış DC voltajını kontrol etmek için PWM jeneratörünü kullanır ve yüksek frekanslı dönüştürme, düzeltme ve filtreleme yoluyla çıkış DC voltajını kullanır. Güç sisteminin gerektirdiği şekilde ön uçtan gelen doğrultulmuş voltajı sabit DC voltaj çıkışına dönüştürmek için kullanılır.
3) Yardımcı güç kaynağı, giriş pasif PFC'si ile DC/DC dönüştürücü arasında bulunur. 3 fazlı pasif PFC'den gelen DC çıkışını kullanır ve kontrol devrelerine güç verir.
4) Giriş algılama devresi, girişin aşırı/düşük voltajını ve faz arızasını algılayabilir, DC/DC algılama devresi ise çıkış voltajını/akımını ve soğutucu sıcaklığını algılayabilir. Tüm bu sinyaller DC/DC dönüşümünün kontrolü ve korunması için kullanılır.
