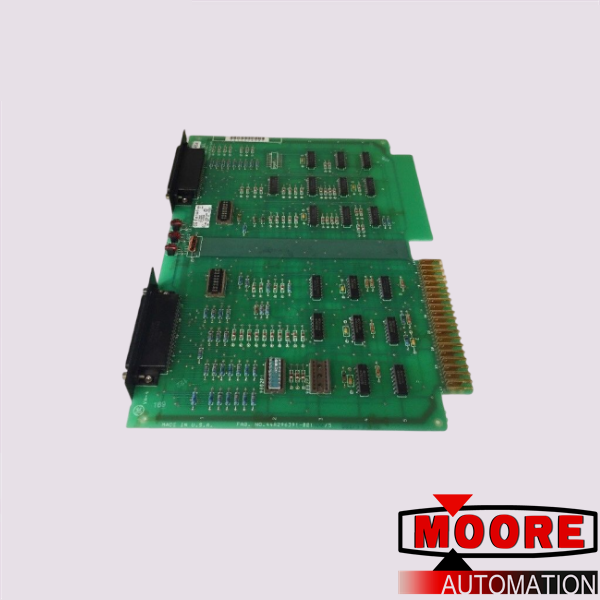

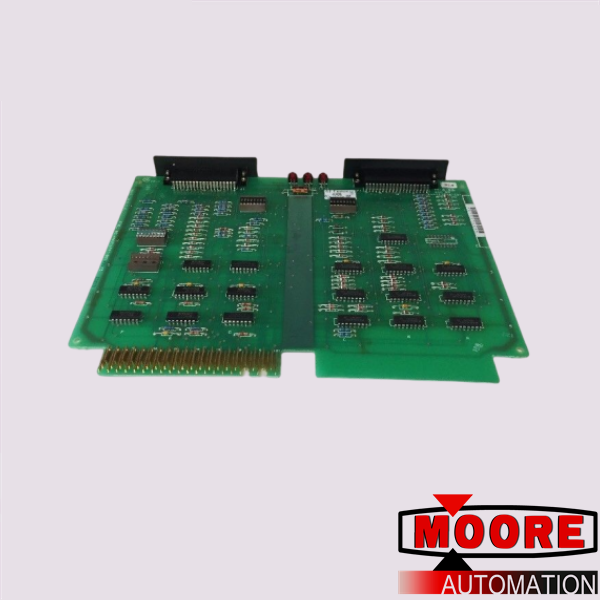

General Electric IC600BF800 I/O alıcı modülü

IC600BF800 modülü, GE Serisi 6 ürün serisinin bir üyesi olarak GE Fanuc tarafından üretilen yerel bir I/O alıcı modülüdür. Bu G/Ç modülü, uzak G/Ç istasyonundaki ilk giriş/çıkış rafı hariç tüm G/Ç raflarında kullanılan Seri 6 PLC modülleri için yapılmıştır. Bu serideki CPU ve I/O modülleri arasında veri, adres ve kontrol sinyalleri için bir arayüz sağlar. GE Fanuc IC600BF800 I/O alıcı modülü, zincirdeki diğer Seri 6 I/O raflarına zincirleme bağlantıyla bağlantı sağlar.

Bu I/O alıcı modülü 3 farklı hata durumunu izlemek üzere tasarlanmıştır. Bu koşullar, zincirleme güç hatalarını ve aşağı yöndeki G/Ç raflarının sürekliliğindeki hataları içerir. Üçüncü tür hata, I/O verici modülü ve algılanan I/O alıcı modülleri tarafından yönlendirilen CPU çıkış verilerinin paritesindeki hatalardır (zincir eşlik hataları olarak da bilinir) ve verilerdeki eşlik hatalarıdır. CPU tarafından verilen çıktı (yerel eşlik hataları olarak da bilinir).

 GE Fanuc IC600BF800 yerel I/O alıcı modülünün ön yüzünde görülebilen, tüm bu hataları gösteren ilgili LED göstergeleri de vardır. IC600BF800 modülü arıza tespit ettiğinde LED göstergeler kapanır ve sorun giderme sürecini kolaylaştırır. IC600BF800 yerel I/O alıcı modülü, üretici tarafından papatya zincirindeki ara I/O raflarına önceden kurulmuş ve yapılandırılmış olarak gelir.

Ancak bu modülün operatörleri, modülün G/Ç istasyonunun zincirleme ucuna kurulması gerektiğinde G/Ç veri yolu için uygun bir sonlandırma olacak şekilde bu GE Fanuc modülünü yeniden yapılandırmalıdır. Ayrıca yerleşik G/Ç modülleri tarafından oluşturulan veri baytlarına eşlik bitleri ekler ve G/Ç modülleri tarafından oluşturulan eşlik bitlerini aktarır.
