General Electric IS200VVIBH1 VME Kartı

IS200VVIBH1 Hakkında

General Electric tarafından geliştirilen IS200VVIBH1, Mark VI sistemi için üretilmiş bir baskılı devre kartıdır. Mark VI, gaz ve buhar türbini yönetimine yönelik çeşitli yönetim sistemlerinden biriydi. Bu kart, Titreşim İzleme kartı olarak işlev görür ve DVIB veya TVIB terminal kartlarından gelen titreşim prob sinyallerini işler.

On dört adede kadar prob bağlanarak kartın bu sinyalleri dijitalleştirmesine ve bunları VME veri yolu aracılığıyla kontrol cihazına göndermesine olanak tanır. Titreşim probları dört koruma fonksiyonu için kullanılır: Rotor Eksantrikliği, Diferansiyel Genişleme ve Rotor Eksenel Konumu.

Bu panele bağlanan terminal kartları, Bently Nevada tarafından sağlanan tipteki Sismik, Proximitor, Velomitor ve İvmeölçer problarını destekler. Hem Simplex hem de TMR modunda bu probların gücü karttan kaynaklanır.

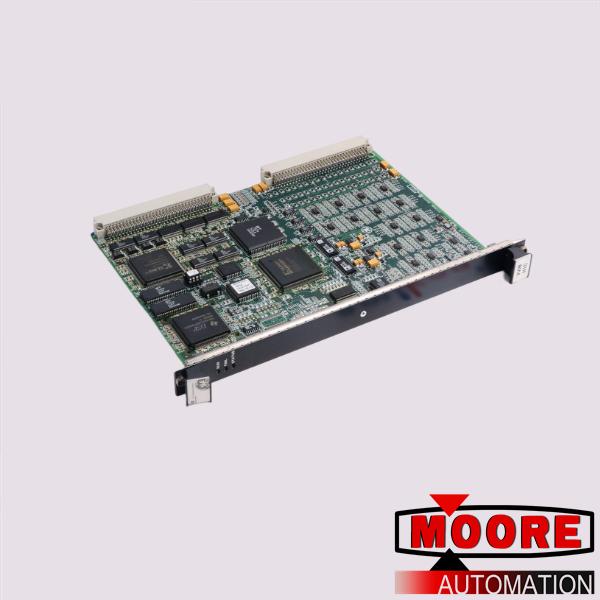

Kart, kartın yüzeyine üç ekranla bağlanan ve arıza, durum ve çalışma olarak etiketlenmiş üç LED göstergesi içeren bir ön panel ile tasarlanmıştır. P1 ve P2 etiketli iki arka panel konektörü vardır ve kartta ilave olarak dört konektör bulunur.

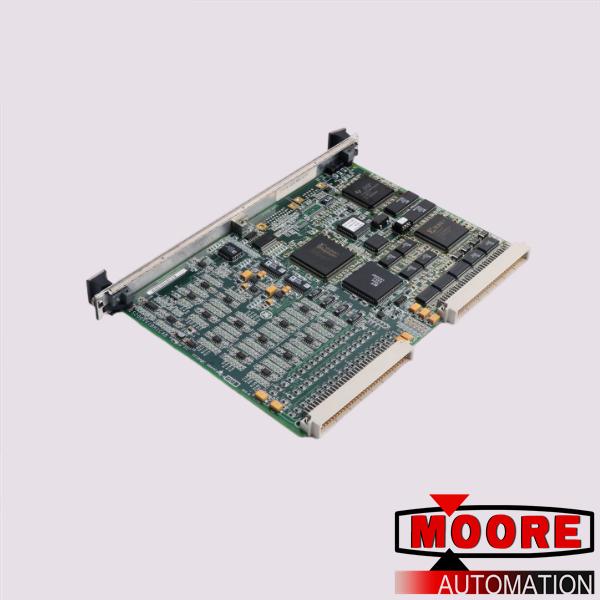

Birkaç satır indüktör bobini/boncuk, çeşitli diyotlar, kapasitörler ve dirençlerle doludur. Elliden fazla entegre devre, bir Xilinx Spartan alan programlanabilir kapı dizisinin (FPGA) yanı sıra çeşitli RAM ve SRAM yongalarını içerir.
