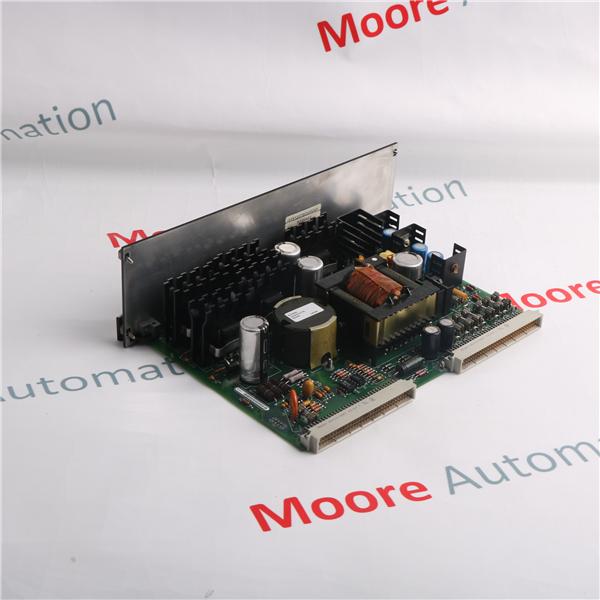

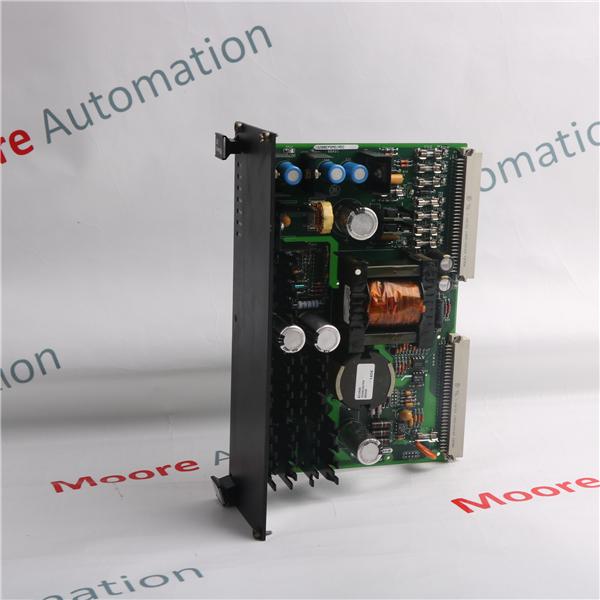

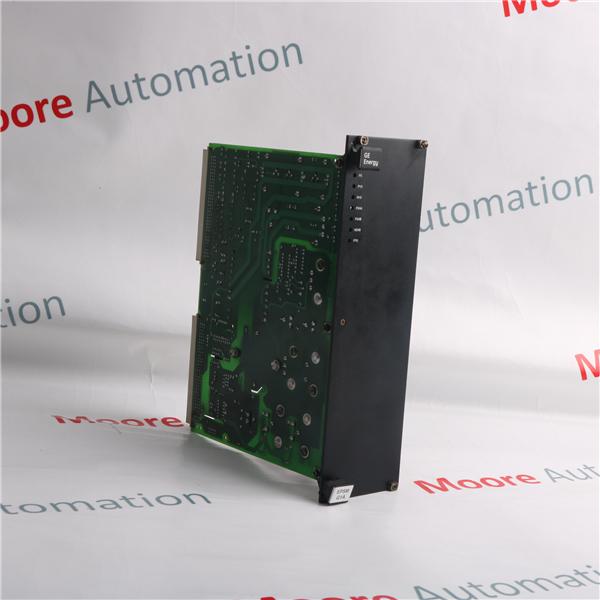

IS200CABPG1BAA General Electric Arka düzlem

Marka / üretici firma:
General Electric
boyutlar:
6.15cm*5.2cm*5.7cm
ağırlık:
0.85kg
Ülke Menşei: :
United States
tanım:
Back plane

Şimdi soruşturma

Bay. Parça Numarası:	IS200CABPG1BAA

Üretici firma:	Genel elektrik

Tanım :	IS200CABPG1BAA genellikle Innovation serisi raf düzeneğindeki arka panel için yedek bir karttır STOKTA GÖNDERİLMEYE HAZIR

Tam tanım:	IS200CABPG1BAA, General Electric'in İnovasyon Serisi için ürettiği bir Kontrol Düzeneği Arka Panelidir (CABP)

Satış müdürü: Tiffany Guan plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

Umarım gelecekte daha fazla iş yapabiliriz! Dürüst işbirliği ortaklarınız olacak!

IS200CABPG1BAA genellikle Innovation serisi raf düzeneğindeki arka panel için yedek bir karttır. Raf bu kartla birlikte verilmez ve ayrı olarak satılır.

Raf, kurulmakta olan kartlar için ek kurulum noktaları sağlar. Diğer PCB'ler IS200CABPG1BAA üzerindeki 5 yuvaya takılır ve harici sinyallerle etkileşime girmesine ve arayüz oluşturmasına izin verilir. Bu harici arayüz bileşenlerine bağlantılar bu kartla sağlanır. Bu bağlantılar ISBus bağlantı noktalarını, güç kaynağı girişlerini, tanılama araçlarını, ön panel tuş takımını ve ön panel ölçüm cihazlarını içerir.

IS200CABPG1BAA, kart dışı bağlantıların yanlışlıkla yanlış jaka takılmasına izin vermeyecek şekilde tasarlanmış fişlere sahiptir. Arka panele takılan PCB'ler dikkatli bir şekilde kurulmalıdır çünkü ayrı ayrı anahtarlanmış farklı bağlantılar kullansalar da, yanlış yuvaya kaydırarak karta zarar vermek kolaydır.

Arka paneldeki Yuva 1, BAIA kartına atanmıştır. Yuva 2, DSPX kartına atanır. Yuva 3, GBIA/PBIA modüllerinin ACL_ kartı için tasarlanmıştır. Yuva 4, BIC_ kartı içindir. Yuva 5, bir BPI_ veya FOSA kartı için tasarlanmıştır. GND'ye giden E1 ve E2 etiketli iki adet bıçaklı konektör vardır. CCOM'a giden, E3 ve E4 etiketli iki adet takmalı konnektör daha vardır. Bu tahtada 21 adet jumper bulunmaktadır. J1-J12 atlama telleri harici arayüzlerdir. J13-J21, arka paneldeki gerçek kart yuvalarıdır.
