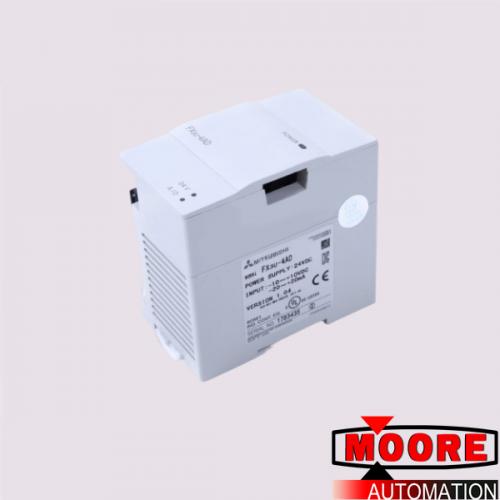

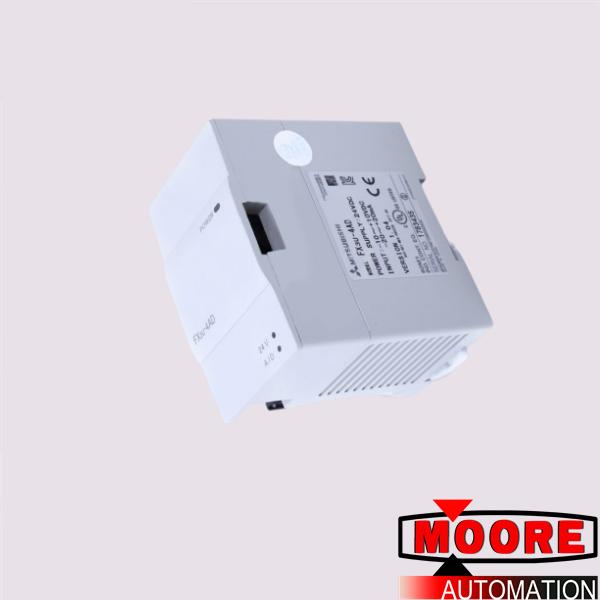

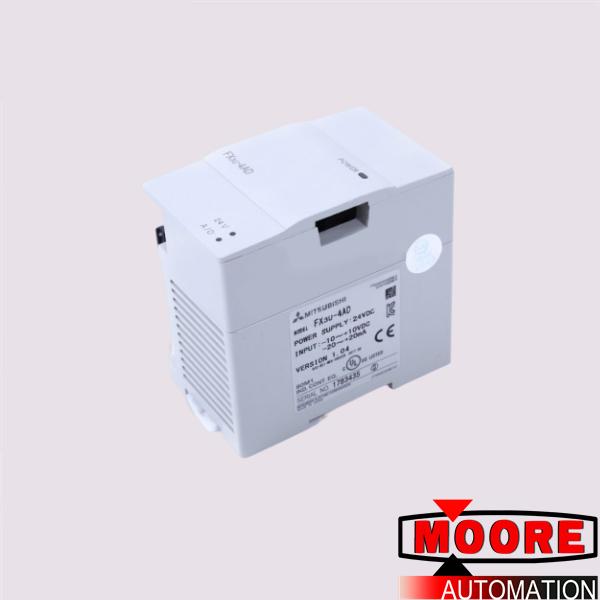

MITSUBISHI FX3U-4AD Analog çıkış modülü

MITSUBISHI FX3U-4AD Analog çıkış modülü

• Mutlak maksimum giriş Gerilim girişi : ± 15 V
• Akım girişi: ± 30 mA
• Giriş özellikleri : Giriş modu (voltaj / akım girişi) her kanal için ayarlanabilir.
• Dijital çıkış Gerilim girişi: 15 bit ikili + işaret 1 bit
• Akım girişi: 14 bit ikili + işaret 1 bit
• çözünürlük Gerilim girişi: 0,32 mV (20 VX 1/64000)
• Akım girişi: 1,25 µA (40 mA X 1/32000)
• Genel hassasiyet Gerilim girişi: Ortam sıcaklığı 25 ° C ± 5 ° C ± %0,3 (± 60 mV), tam ölçeğe göre 20 V Ortam sıcaklığı 0 ° C ila 55 ° C'ye karşı ± %0,5 (± 100 mV) tam ölçeğe 20 V
• Akım girişi: Ortam sıcaklığı 25 ° C ± 5 ° C: Tam ölçek 40 mA için ± %0,5 (± 200 µA), hem 4 mA hem de 20 mA girişi için aynı (± 200 µA) Ortam sıcaklığı 0 ° C ila 55 ° C Tam ölçeğe karşı ± %1 40 mA 400 µA), 4 mA ila 20 mA (± 400 µA) girilirken de aynıdır
• A/D dönüşüm süresi : 500 µs X Kullanılan kanal sayısı (5 ms X 1 veya daha fazla kanal dijital filtre kullanıldığında kullanılan kanal sayısı)
• Yalıtım yöntemi : . Analog giriş kısmı ile sıralayıcı arasında foto bağlaştırıcı ile izolasyon. Analog giriş kısmı ile güç kaynağı arasında DC/DC dönüştürücüyle yalıtım. Her kanal arasında izolasyon yok
• İşgal edilen I/O noktası sayısı : 8 nokta (Giriş veya çıkışı sayabilir)
• Güç kaynağı: DC 5 V 110 mA (sıralayıcıdan dahili güç kaynağı) DC 24 V ± %10 90 mA (harici güç kaynağı)
• Ortam sıcaklığı : 0 ila 55 °C. ... Çalışma -25 ila 75 °C. ..... Kaydet
• Bağıl nem: %5 - 95 RH (yoğuşmasız).... çalışırken
• Titreşim önleme DIN rayı kurulduğunda Frekans: 10 ila 57 Hz : Bir genlik: 0,035 mm X, Y, Z her yönde 10 kez (toplamda 80 dakika)
• Frekans: 57 ila 150 Hz: Hızlanma: 4,9 m/s Her yönde 2 X, Y, Z 10 kez (toplamda 80 dakika)
• Doğrudan kurulum Frekans: 10 ila 57 Hz: Bir genlik: 0,075 mm X, Y, Z her yönde 10 kez (toplamda 80 dakika)
• Frekans: 57 – 150 Hz : İvme: 9,8 m/s 2 X, Y, Z yönlerinde 10 kez (toplamda 80 dakika)
• Darbe dayanımı: 147 m/s2, çalışma süresi 11 ms, sinüs yarım dalga darbesi ile X, Y, Z yönlerinde üç kez
