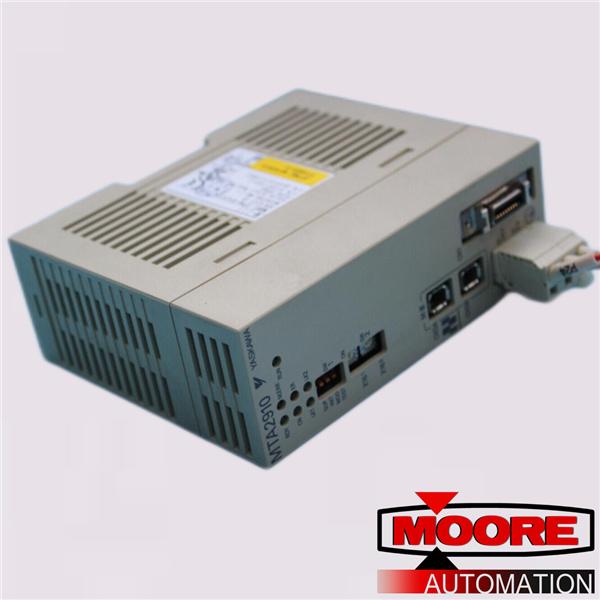

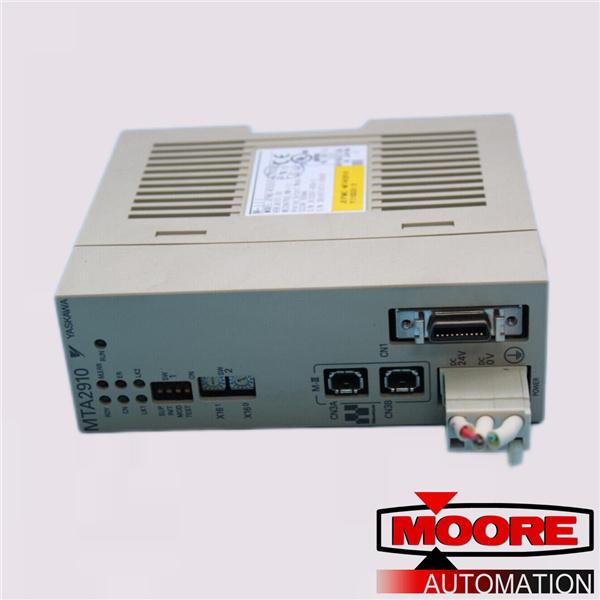

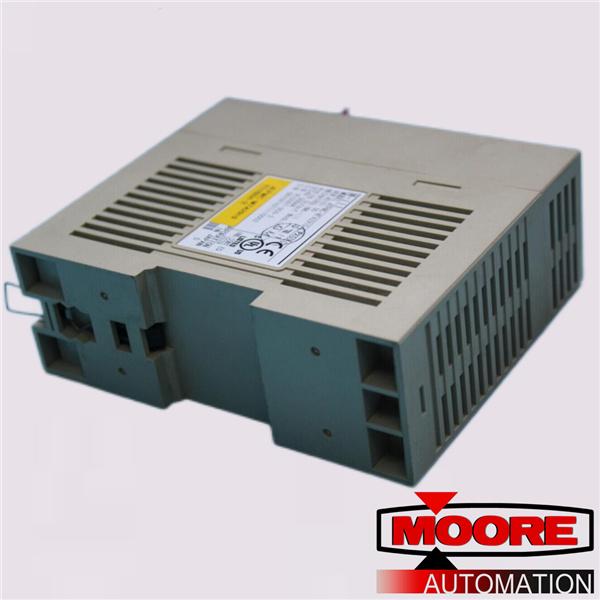

Analog Çıkış Modülü, model: JEPMC-MTA2910-E (bundan sonra MTA2910 Modülü olarak anılacaktır), dört kanala sahiptir. İki analog çıkış aralığı mevcuttur: -10 ila +10 V, 0 ila +10 V.
Çıkış Modunu Ayarlama
MTA2910 Modülü iki çıkış moduna sahiptir:
• Gerilim Modu 1 (Çıkış aralığı: −10 ila +10 V)
• Gerilim Mod 2 (Çıkış aralığı: 0 ila +10 V)
Çıkış modunun kullanılacak tüm kanallar için ayrı ayrı ayarlanması gerekir.
Ofset/kazanç ayarlarının genellikle ayarlanması gerekmez. MTA2910 Modülü
, belirtilen voltaj aralığına uygun çıkış yazmaç değerinin çıkışı sağlanacak şekilde sevkıyattan önce ayarlanmıştır . Daha hassas ayarlamalar
gerekiyorsa ofseti/kazanımı ayarlamak için aşağıdaki prosedürü kullanın. 1. Ana bilgisayar denetleyicisinden MTA2910 Modülüne
bir DATA_RWA komutu (asenkron) veya DATA_RWS komutu (senkron) gönderin  . 2. Ofset değerinin ayarlanacağı kanalın komut verilerindeki analog çıkış değerini  0 (0 V) olarak ayarlayın ve çıkış voltajını (AO1) ölçün. 3. Aşağıdaki denklemi kullanarak çıkış voltajının ofsetini hesaplayın ve  PPRM_WR komutunu kullanarak kanalın hesaplanan ofset değerini ayarlayın. Ofset değeri = AO1 × (−3127,6) (ondalık noktanın altına yuvarlayın) 4. Ana bilgisayar denetleyicisinden  MTA2910 Modülüne bir DATA_RWA komutu (asenkron) veya DATA_RWS komutu (senkron) gönderin. 5. Kazanç değerinin ayarlanacağı kanalın komut verisindeki analog çıkış değerini  31276 (10 V) olarak ayarlayın ve çıkış voltajını (AO2) ölçün.
