Triconex CM3201 İletişim Modülü

Arayüzler, Modbus ana veya bağımlı, seçilebilir RS-232/485 seri bağlantı noktaları, TriStation, Triconex Eşler Arası, TSAA ve TCP-IP/UDP-IP

İletişim Modülü (CM), MP'lere yönelik isteğe bağlı, üçe bir arayüzdür. CM, çeşitli iletişim yöntemlerini, protokolleri ve fiziksel ortam türlerini kullanarak aşağıdakilerle iletişim sağlar:⢠Harici ana bilgisayarlar⢠Dağıtılmış kontrol sistemleri (DCS)

⢠Ağları açın

⢠Ağ yazıcısı

s⢠Diğer Trident sistemleri

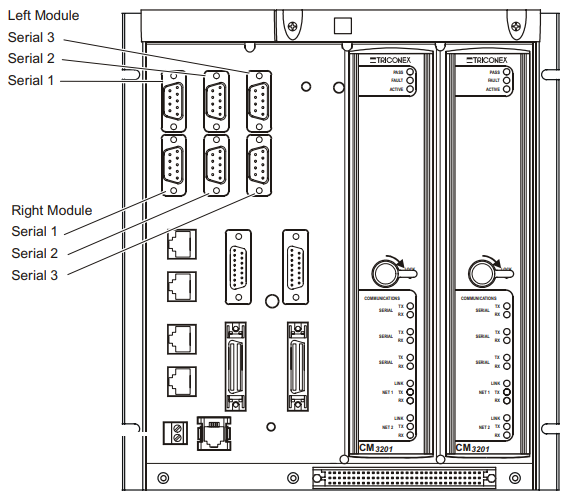

⢠Tricon V9 sistemleriTek bir Trident denetleyici, bir CM Taban Plakası üzerinde iki adede kadar CM'yi destekler.

Her CM bağımsız olarak çalışır ve üç RS-232/485 seri bağlantı noktasını ve iki Ethernet bağlantı noktasını destekler.

İki CM, yedekli iletişim bağlantıları veya ek bağımsız iletişim bağlantı noktaları sağlayabilir.

CM Taban Plakası, MP Taban Plakasının doğrudan üstüne veya altına bağlanmalıdır.

MP Taban Plakasını CM Taban Plakasına bağlamak için iki MP Ara Bağlantı Düzeneği gereklidir.

İletişim Yetenekleri

Her CM aşağıdaki iletişim yeteneklerini sağlar:

⢠Seri bağlantı noktaları

⢠Ağ bağlantı noktaları

⢠Protokol desteği

Seri Bağlantı Noktaları

Her CM, Modbus noktadan noktaya veya çok noktalı (ağ) bağlantılar için kullanıcı tarafından yapılandırılabilen, optik olarak yalıtılmış üç RS-232/485 seri bağlantı noktası sağlar. Bağlantı noktası başına saniyede 115 kilobit'e kadar iletim hızları seçilebilir.

Ağ Bağlantı Noktaları

Her CM iki ağ bağlantı noktası sağlar:

⢠İki konnektörlü bir adet 10 megabit Ethernet bağlantı noktası:

â 10BaseTâ 10 megabit medya erişim ünitesi (MAU) için ek ünitesi arayüzü (AUI)

⢠İki konektörlü bir adet 100 megabit Ethernet bağlantı noktası:

â 100BaseTX

CM ağ bağlantı noktalarını diğer Ethernet ortam türlerine dönüştürmek veya ağ mesafelerini genişletmek için 10/100 BaseT RJ-45 çift bükümlü bağlantıların yerine 100 megabit MAUMAU'lar için ortamdan bağımsız arayüz (MII) kullanılabilir.

Triconex CM3201 İletişim Modülü, petrol ve gaz, enerji üretimi ve kimyasal işleme gibi endüstrilere yönelik kritik uygulamalarda kullanılan Triconex güvenlik sistemlerinin bir parçasıdır. Triconex sistemi ile diğer sistemler veya cihazlar arasında güvenilir ve yüksek hızlı iletişimi kolaylaştırarak izleme ve kontrol amacıyla verilerin kusursuz şekilde iletilmesini sağlar.

Temel Özellikler:
Yedekli Yapılandırma: Gelişmiş güvenilirlik ve sistem bütünlüğü için yedekliliği destekler.
Yüksek Hızlı İletişim: Gerçek zamanlı süreç izlemeyi sağlamak amacıyla hızlı veri aktarımı için tasarlanmıştır.
Protokol Desteği: Çeşitli iletişim protokolleriyle uyumlu olup, farklı cihaz ve ağlarla entegrasyona olanak sağlar.
Güvenli Veri Aktarımı: Güvenlik kontrolörleri ile harici sistemler arasında güvenli ve doğru iletişimi sağlar.
Tanılama: İletişim modülünün sağlığını ve durumunu izlemek için yerleşik tanılama sağlar.
