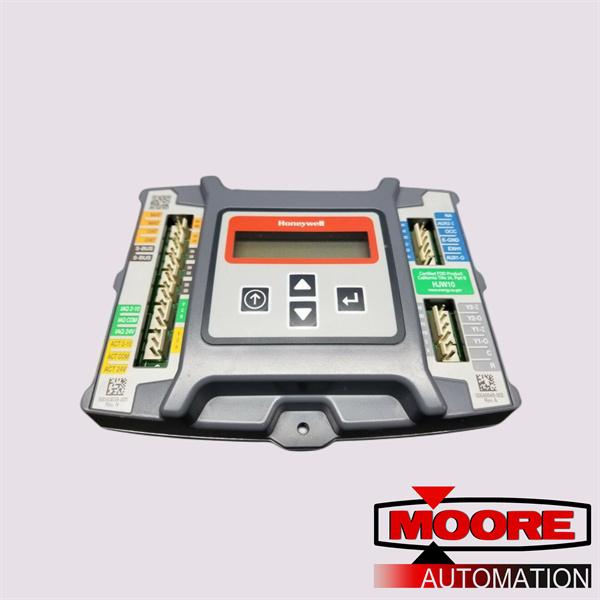

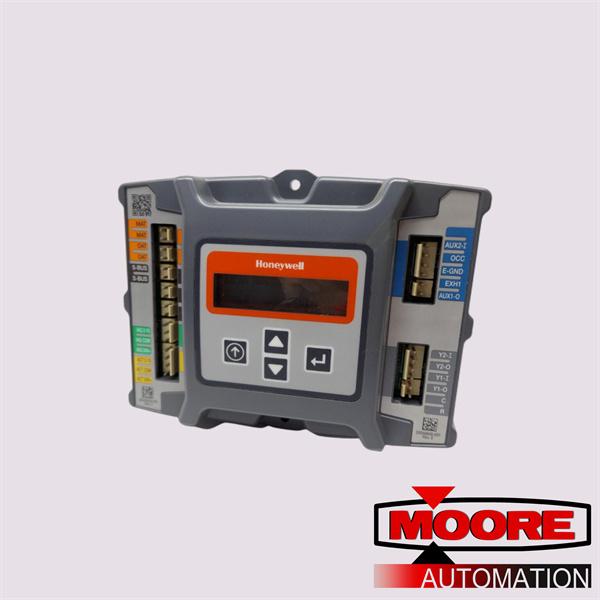

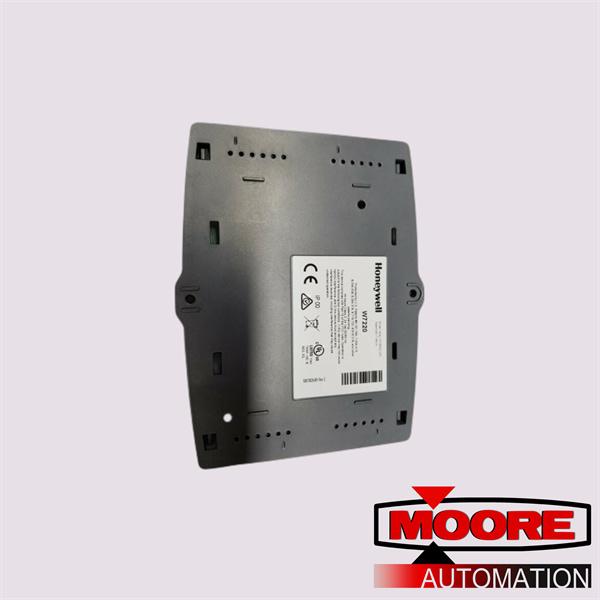

JADE™ W7220 Ekonomizer Mantık Modülü
JADE™ W7220 Ekonomizerler, CO2 sensörleri ve katı hal C7400 Entalpi Sensörleri veya C7660 Kuru Termometre Sıcaklık Sensörleri ile birlikte kullanılır. Ünite, ticari HVAC ekipmanlarında serbest soğutmanın kontrolü için dış hava ve dönüş havası damperlerini oranlar.
JADE™ W7220 Ekonomizörler, CO2 sensörleri ve katı hal C7400 Entalpi Sensörleri veya C7660 Kuru Termometre Sıcaklık Sensörleri ile birlikte kullanılır. Ünite, ticari HVAC ekipmanlarında serbest soğutmanın kontrolü için dış hava ve dönüş havası damperlerini oranlar. W7220 Ekonomizer Modülü 4 farklı ekonomizör stratejisi için yapılandırılabilir: referans veya diferansiyel kuru termometre, referans veya diferansiyel entalpi. W7220 Ekonomizer Modülü, Dış Hava kuru termometre ekonomizör kontrolü sağlamak için doğrudan ticari bir arka alan termostatına ve sensörlerine bağlanan bağımsız bir ekonomizer modülü olarak kullanılabilir. W7220 Ekonomizer Modülü, tekli veya diferansiyel entalpi kontrolü için isteğe bağlı Sylk Bus sensörlerine bağlanabilir. W7220 Ekonomizer Modülü, sensörler için Sylk Bus üzerinden güç ve iletişim sağlar. W7220 Ekonomizer Modülü, hangi sensörlerin mevcut olduğunu belirlemek için yoklama yoluyla sensörleri otomatik olarak algılar. Bir sensör algılandıktan sonra iletişimi kaybederse W7220 Ekonomizör, ekranda veya SYS'ye programlanan AUX 1 OUT terminali aracılığıyla bir cihaz arızası hatasını gösterir.
Özellikleri ve Faydaları:
Tamamen entegre bir kontrol sistemi sağlamak için termostat ve Talep Kontrollü Havalandırma sensörüyle çalışır
Katı hal kontrol paketi doğru, güvenilir ve kararlı kontrol sağlar
Kontrol, Talep Kontrolü Havalandırma ve fan döngüsü ile ayarlanabilir
W7212, Honeywell Serisi 72 ile birlikte kullanılır aktüatörler
Minimum ve Talep Kontrollü Havalandırma maksimum damper konum potansiyometrelerini ve kompresör aşamalandırma röle fonksiyonlarını, katı hal entalpisi veya tek kuru ampul geçiş kontrolü ile birleştirir.
Meşgul ve Meşgul Değil çalışması arasında geçiş yapmak için terminaller dahildir.
Opsiyonel S963B1128 Uzaktan minimum damper konumu kontrolü için Uzaktan Potansiyometreyi bağlamak için terminaller dahildir.
