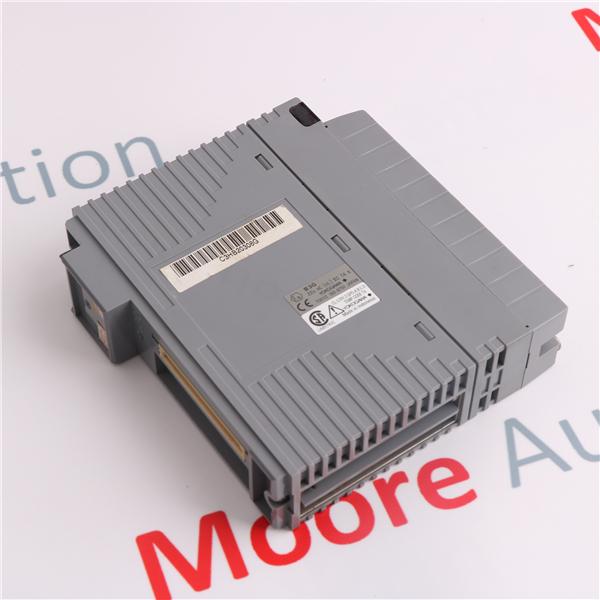

YOKOGAWA AAI543-S03 Çıkış Modülü

Bu analog I/O modülleri sinyal dönüştürücü olarak işlev görür; Saha analog sinyallerini bu modüllere girerek, bunları saha kontrol istasyonları (FCS) için dahili verilere veya FCS'nin dahili verilerini çıkışlar için analog sinyallere dönüştürür.

AAI543 Analog Çıkış Modülü, Saha Kontrol Ünitesinden saha kontrol cihazlarına 4 ila 20mA Akım Çıkış sinyalleri için Saha Kontrol Ünitesine veya ESB veri yolu düğüm ünitesine takılabilen 16 kanallı izole bir Analog Çıkış Modülüdür. AEA4D 2*16 kanalı desteklediğinden, yönlendirme tarafındaki tek parça AEA4D'ye iki adet AAI543 bağlanır.

İletişim veri yolu da dahil olmak üzere işlemci modülleri, güç kaynakları ve G/Ç modülleri yedekli bir yapılandırmayı destekler. FCS'nin sağlamlığı "Eşleştir ve Yedekle" olarak bilinen bu konfigürasyondan gelir ve hesaplama sonuçlarının güvenilirliği gerçek zamanlı doğrulama yoluyla garanti edilir. İki işlemci modülünün her birinde iki MPU bulunur. Birincil işlemci modülündeki MPU 1 ve MPU 2 her zaman hesaplama sonucunu karşılaştırır ve sonuçlar eşleşmezse, ilk işlemci modülü bakım moduna geçerken, ikincil işlemci modülü süreç kontrolünü devralır.

Bu geçişi sorunsuz hale getirmek için MPU 3 ve MPU 4 de birincil işlemci modülü aktifken sonuçları hesaplıyor ve karşılaştırıyor. Pair and Spare, Yokogawa'nın CENTUM ve ProSafe-RS için etkileyici düzeyde kullanılabilirliği destekleyen benzersiz teknolojisidir. Bu mimari, güvenlik enstrümanlı sistemler için TÜV Rheinland tarafından onaylanmıştır. ProSafe-RS sertifikası Yokogawa'ya olağanüstü kısa bir sürede verildi.
