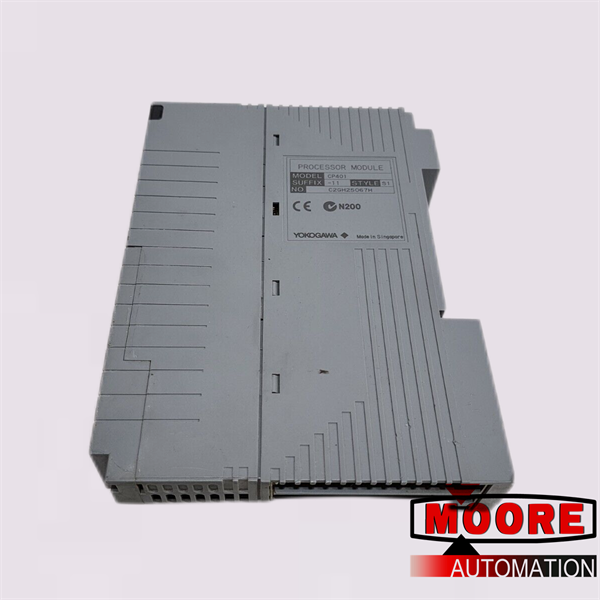

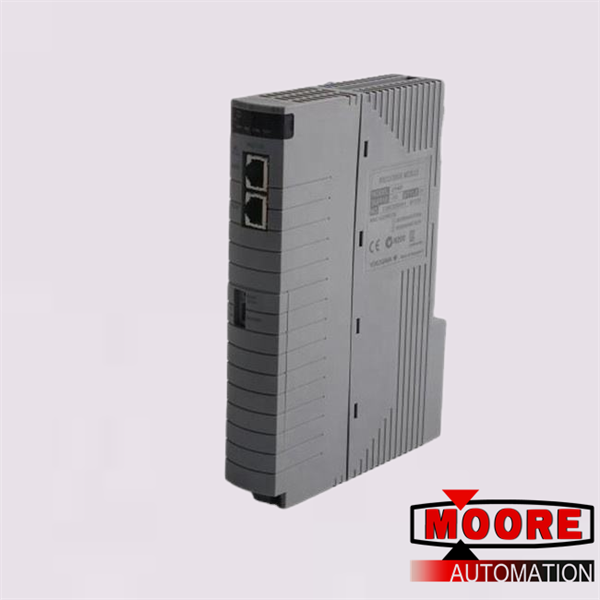

YOKOGAWA CP401-11 S1 İşlemci Modülü

• AAI141-H Analog Giriş Modülü (Akım Girişi) 16 kanallı, 4 ila 20 mA, yalıtımsız
• AAB141-H Analog Giriş Modülü (Voltaj/akım Girişi) 16 kanallı, 1 ila 5 V/4 ila 20 mA, yalıtımsız
• AAI841-H Analog G/Ç Modülü (Akım G/Ç) 8 kanallı giriş/8 kanallı çıkış, 4 ila 20 mA, yalıtımsız
• AAB842-H Analog I/O Modülü (Gerilim/akım Girişi, Akım Çıkışı) 8 kanallı giriş/8 kanallı çıkış, 1 ila 5 V/4 ila 20 mA giriş, 4 ila 20 mA çıkış, yalıtımsız
• AAI135-H Analog Giriş Modülü (Akım Girişi) 8 kanallı, 4 - 20 mA, izole kanallar
• AAI835-H Analog G/Ç Modülü (Akım G/Ç) 4 kanallı giriş/4 kanallı çıkış, 4 ila 20 mA, izole kanallar
• AAI143-H Analog Giriş Modülü (Akım Girişi) 16 kanallı, 4 ila 20 mA, izole
• AAI543-H Analog Çıkış Modülü (Akım Çıkışı) 16 kanallı, 4 ila 20 mA, yalıtılmış

Her işlemci modülünde iki MPU bulunur. Her modüle monte edilen MPU1 ve MPU2 aynı kontrol hesaplamalarını gerçekleştirir ve sonuçlar her hesaplama için bir karşılaştırıcı tarafından karşılaştırılır. Her iki MPU'nun sonuçları aynı olduğunda modülün normal olduğu varsayılır ve sonuçlar ana bellek cihazlarına ve veri yolu arayüz modüllerine iletilir. ECC'ye (hata düzeltme kodu) sahip ana bellek aygıtları, geçici ters bit hatalarını düzeltir.

• MPU1 ve MPU2'den gelen sonuçlar aynı değilse, karşılaştırıcı bunu "hesaplamanın anormal" olduğunu varsayar ve aktif işlemci modülü başka bir işlemci modülüne geçer.

• Watch Dog Timer, aktif işlemci modülünün anormal işlevlerini tespit eder. Anormal fonksiyonların tespit edilmesi durumunda aktif işlemci modülü başka bir işlemci modülüne geçirilecektir.

• Yedek işlemci modülünün aktif modül ile aynı hesaplamaları yapması, kesintisiz olarak aktif duruma geçmesi mümkündür.

• Hesaplama hatası olan işlemci modülü kendi kendine teşhis gerçekleştirir; donanımın anormal olduğu varsayılmazsa, hatanın geçici olduğu varsayılır ve modül durumu "anormal" durumdan "bekleme" durumuna döner

 • Vnet/IP arayüzü, CPU'ya monte edilen ve çift yedekli kontrol veriyoluna bağlanan, çift yedeklilik için kullanılabilen bir arayüzdür.
